Подключение тахометра с aliexpress к мотоциклам VTX 1300 и Drag Star 1100

Подключение тахометра с aliexpress к мотоциклам VTX 1300 и Drag Star 1100

Тахометр с алиэкспресса

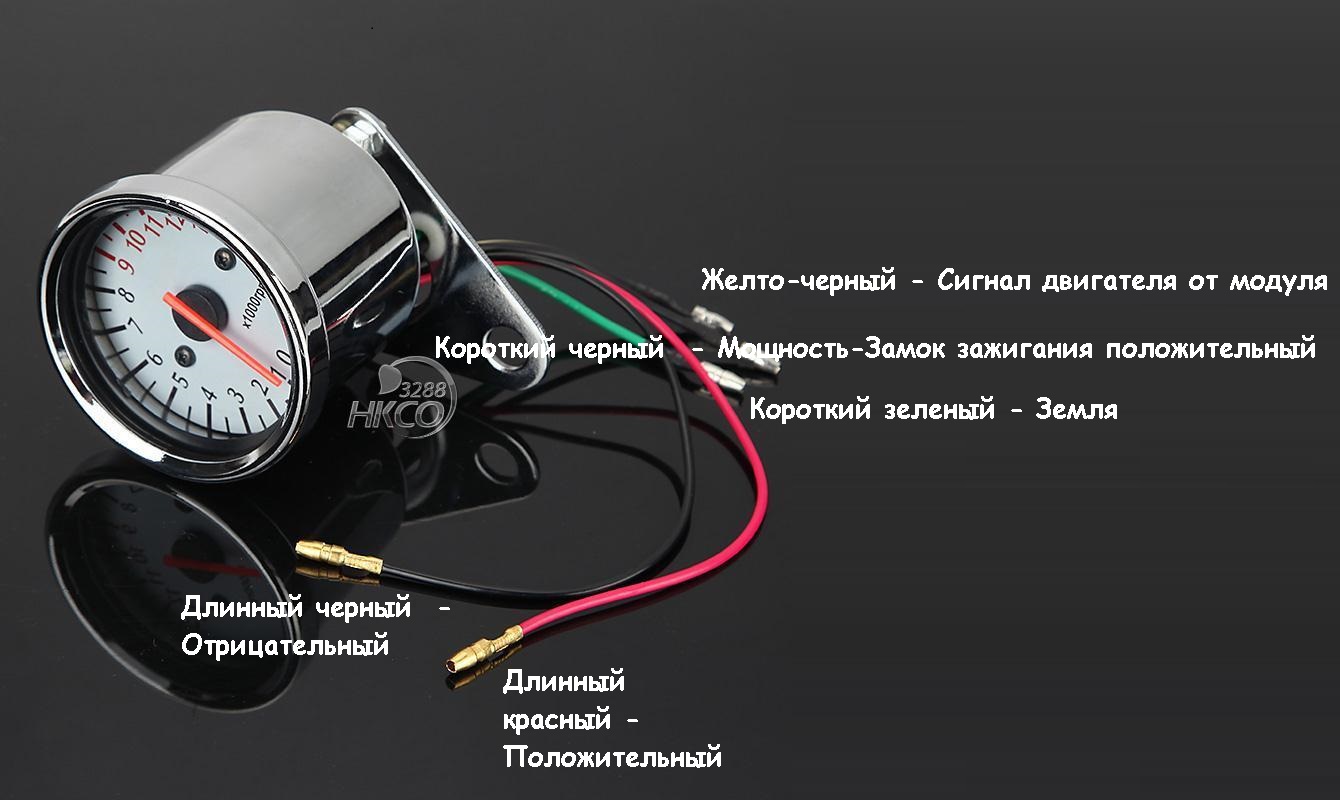

У данного тахометра 5 проводов

Проводное соединение

Подсветка:
Длинный красный - Положительный Длинный черный - Отрицательный

Тахометр:
Короткий черный - Мощность-Замок зажигания положительный Короткий зеленый - Земля Желто-черный - Сигнал двигателя от модуля


==================VTX 1300=======================

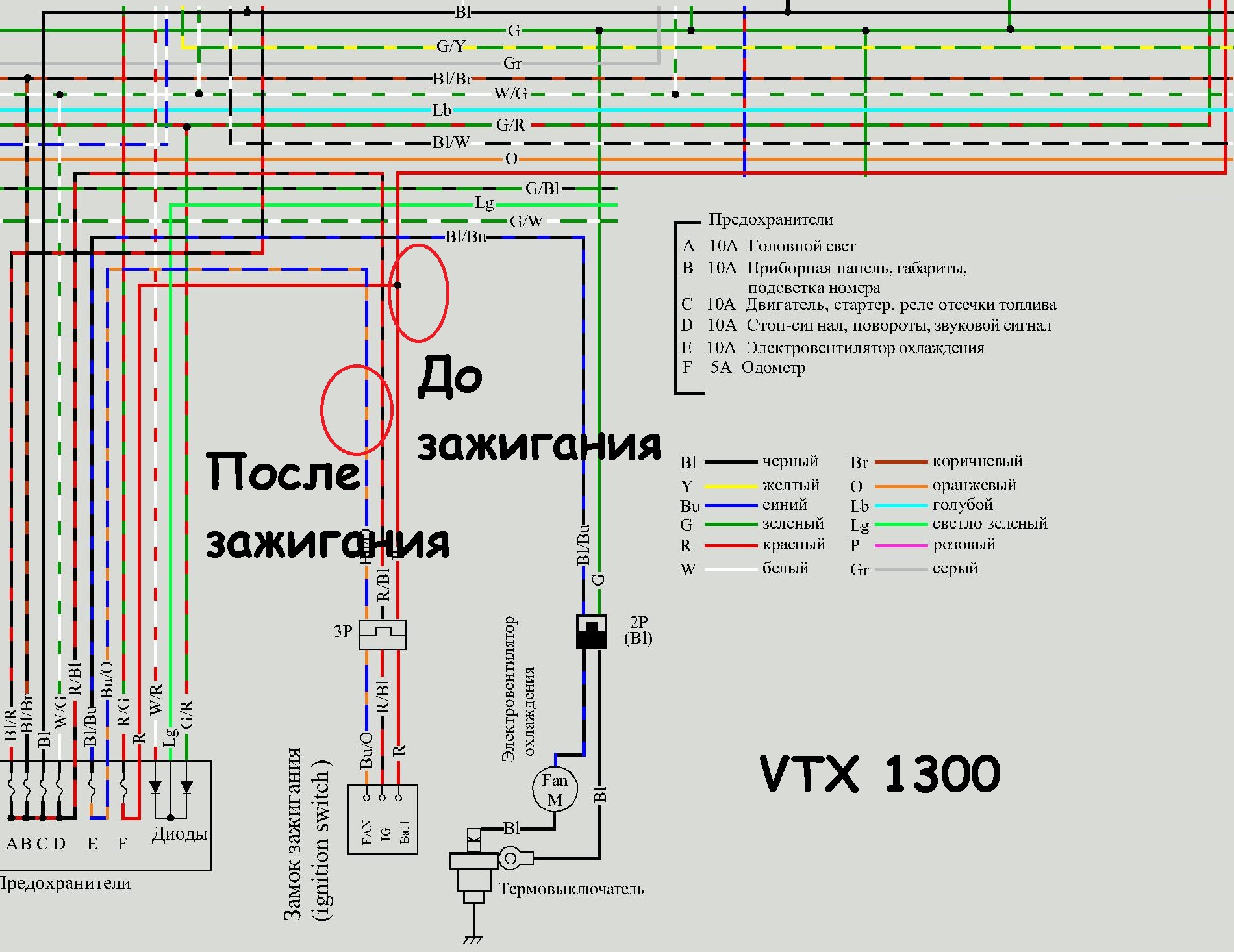

Нужная проводка у VTX 1300

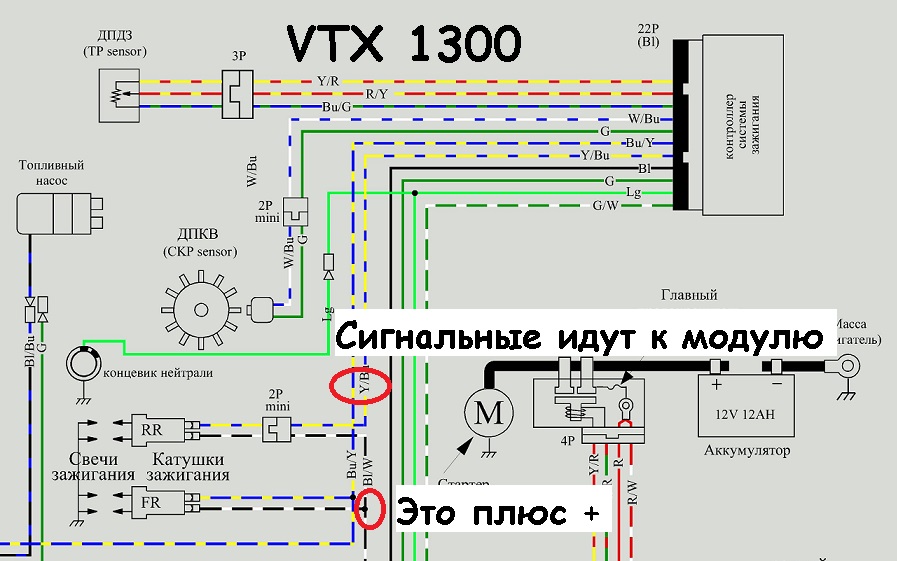

Катушки:
Положительный (+) - Черно-Белый Сигнал от модуля - Желто-Синий или Сине-Желтый

Положительный (+):
От АКБ до замка зажигания - Красный После замка зажигания к предохранителям - Красно-Черный

Отрицательный (-):
Зеленый провод Рама мотоцикла Двигатель мотоцикла

Куда-что подключаем у VTX 1300

Подсветка:
Длинный красный (Положительный) - Красно-Черный после замка зажигания Длинный черный (Отрицательный) - К раме \ двигателю \ болтам

Тахометр:
Короткий черный (Положительный) - Катушка Черно-Белый Короткий зеленый (Отрицательный) - К раме \ двигателю \ болтам Желто-черный (Сигнал) - Катушка Желто-Синий \ Сине-Желтый

================Drag Star 1100==================

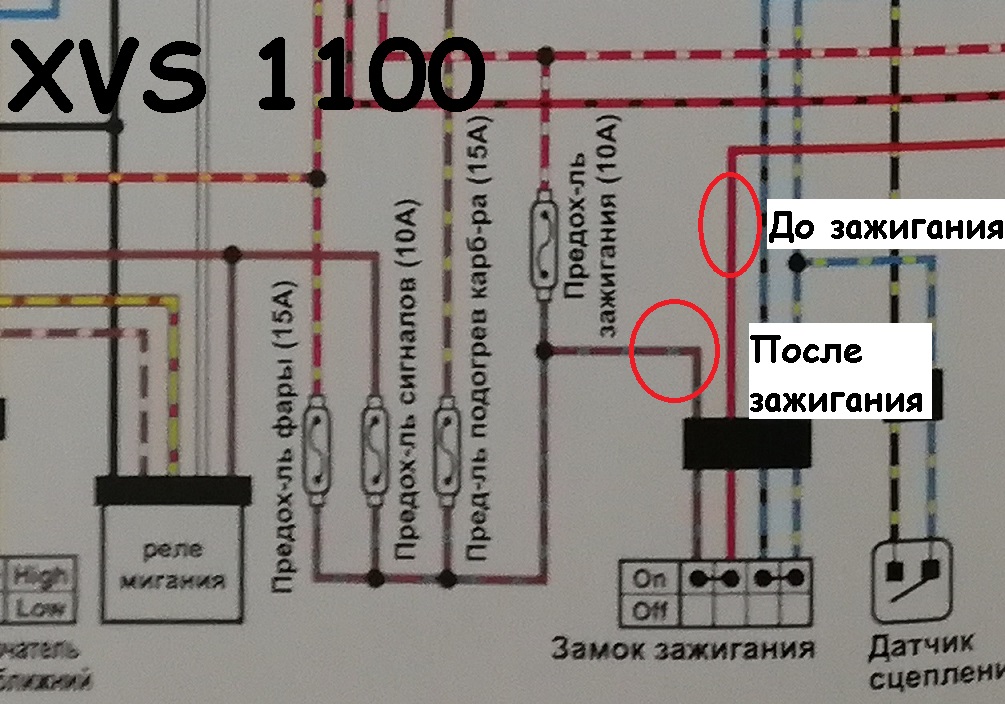

Нужная проводка у Drag Star 1100

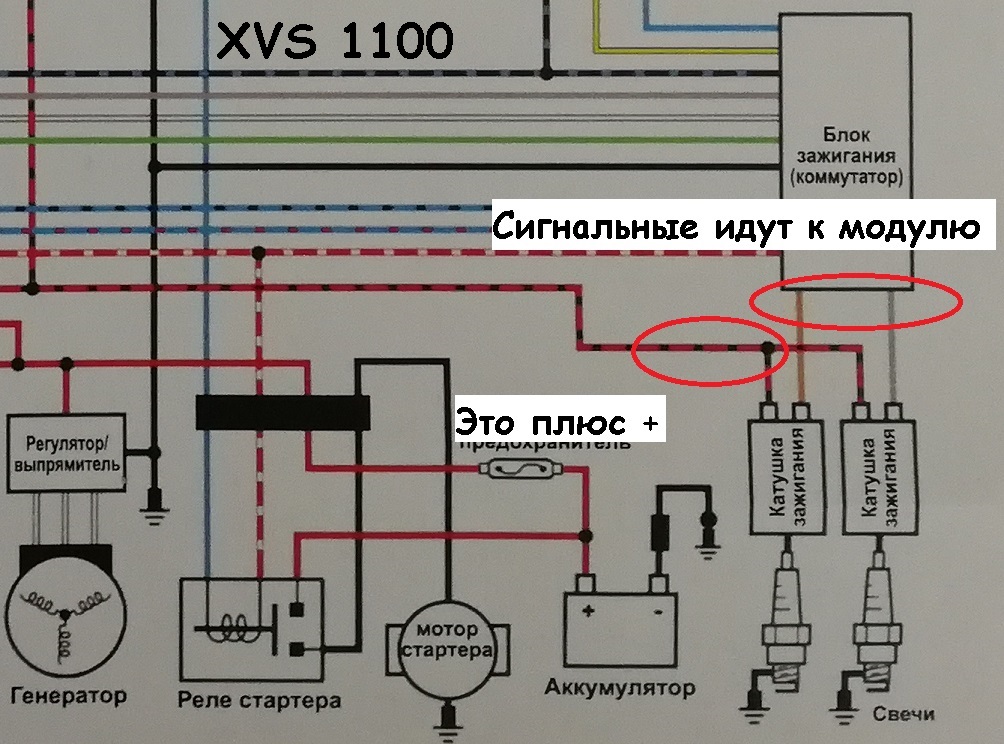

Катушки:
Положительный (+) - Красно-Черный Сигнал от модуля - Рыжий или Серый

Положительный (+):
От АКБ до замка зажигания - Красный После замка зажигания к предохранителям - Коричнево-Серый

Отрицательный (-):
Зеленый провод Рама мотоцикла Двигатель мотоцикла

Куда-что подключаем у Drag Star 1100

Подсветка:
Длинный красный (Положительный) - Коричнево-Серый после замка зажигания Длинный черный (Отрицательный) - К раме \ двигателю \ болтам

Тахометр:
Короткий черный (Положительный) - Катушка Красно-Черный Короткий зеленый (Отрицательный) - К раме \ двигателю \ болтам Желто-черный (Сигнал) - Катушка Рыжий \ Серый
