Интересные факты об СВД и Драгунове по версии автора

Интересные факты об СВД и Драгунове по версии автора

Данная статья не будет повторять уже тысячи на писанных статей и очерков об СВД и Е.Ф. Друагунове
Автор изложил интересные моменты из жизни конструктора по своей, субъективной версии
В конце привожу список интереснейших фильмов и статей, потратьте время, ознакомьтесь с ними всеми

Е.Ф. Драгунов

Невозможно рассматривать эту историческую фигуру вне контекста эпохи

Вступивши в в партию в военном 1944 был до конца жизни убежденным коммунистом, принципиальным

Человеком не верующим в бога, не льнувшим к начальству, не лукавым и не лицемером, не просившим ничего для себя

Он ушел вместе со своей эпохой, со своей страной в августе 1991 года, за две недели до путча

Конструкторский почерк можно назвать классический

Основной принцип  — новизна не самоцель, присутствует только там, где традиционные схемы не решают поставленной задачи
Основой концепции Драгунова было обеспечение стабильности начальных условий при каждом выстреле

С 1948 вплоть до 1959 гг. у конструктора-оружейника "Ижмаша" Драгунова оказались посвящённым спортивным винтовкам
Имея опыт конструирования спортивных винтовок - смог превзойти кучность винтовки Мосина, что никому ранее не удавалось

Неокторые интересные факты о Е.Ф. Драгунове со слов коллег, друзей, семьи

• Уныние и отчаяние были абсолютно несвойственны Драгунову
• Любил читать литературу, одним из любимых авторов был Чехов, Антон Павлович, любил байки и анекдоты
• Эрудирован, знал много фактов и историй в т.ч. о своем городе, чем поразил будущую супругу
• Очень открытый к общению, прямой, фанат оружия, любил делиться опытом и знаниями, общался на "ты" даже с молодыми
• Отличался доброжелательностью, добродушием, поощрял споры и обсуждения своих решений, слушал оппонентов
• Делился своими мыслями и задумками не только с товарищами по работе, но и со своими конкурентами
• Любил охоту и являлся отличным спортивным стрелком, понимал, что необходимо стрелку от винтовки
• В семье была лодка, как и у многих Ижевцев, семья часто выходила на ней вместе с детьми
• Был довольно крепким, сильным, крупным мужчиной, мог за раз вынести 4 ведра воды, 2 на коромысле и 2 в руках
• Семья жила скромно, особых привилегий Драгунов не просил, жил "как все"
• Имел идеологию, сначала все для страны, потом для себя
• Имел рабочий азарт, не боялся браться за сложные задачи, понимал суть, имел интуитивное понятие механики
• Последние годы жизни очень любил ходить по родному и любимому Ижевску, рассказывать о нем

В одном из немногочисленных интервью в ответ на вопрос, что он хотел бы пожелать молодым конструкторам, Евгений Федорович ответил:
"Никогда не отчаиваться и не опускать руки при неудаче и не приходить в преждевременный восторг от успеха"

Аудио-отрывок можно услашать тут

Для раскрытия темы личности Е.Ф. Драгунова автор рекомендует отличный фильм: 2020 - Имени Драгунова


СВД

Была утверждена ​​в 1963 году как замена снайперским винтовкам Мосина Нагана 91/30 и СВТ Токарева

О конкурсе на принятие

В саму конструкцию винтовки необходимо было заложить нечто, что способствовало бы достижению высокой кучности
Участники конкурса несомненно понимали, что ужесточения к производству ствола - недостаточно
Образцы Симонова и первых вариантов винтовки Константинова, решение видели в так называемой "прямой" схеме:
компоновке, при которой точка упора приклада в плечо находится на продолжении оси канала ствола

• Первоначальная конструкция снайперской винтовки Драгунова должна была иметь особенность, позволяющую заряжать ее сверху со все еще вставленным магазином.
• Крышка ствольной коробки изначально была аналогична конструкции СКС, прицел соответственно должен был быть сбоку
• Когда отказались от идеи заряжания сверху, прицел и крепление ПСО-1 уже были разработаны.
• Было решено сохранить конструкцию со смещением, и каждому солдату, выдавшему СВД, были даны дополнительные инструкции по настройке на ветер при изменении настроек высоты.
• Поскольку прицел не направлен по центру канала ствола, необходимо вносить поправку на горизонтальную ориентацию каждый раз при изменении высоты на турели прицела.

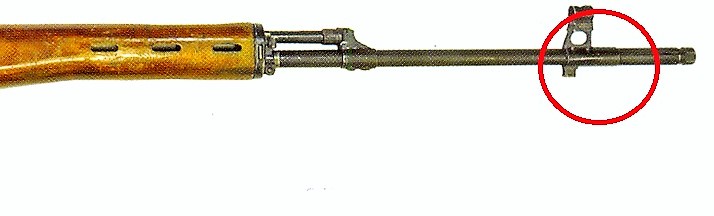

Ранний и поздний варианты пламегасителя

С форума ганзы о пламегасителях (ссылка ниже в статье):
1) С небольшим наплывом (или "ступенькой") - ранний-1 - ориентировочно 1963-1964 гг.;
2) Без наплыва вокруг пламегасителя, без выборки в основании мушки - ранний тип-2 - ориентировочно 1964-1965 гг.;
3) С выборкой в основании и уже со значительным наплывом - тоже ранний (так сказать - "средний"))) тип - ориентировочно 1966 (67?) - 1975(?) гг.;
4) Без выборки и также с наплывом - "поздний" - с середины 1970-х до наших дней.
5) Пламегаситель СВДС, с раструбом, без прилива под ШН.

Видение Драгунова и секрет успеха кучности СВД

Основа успеха кучности Драгуновым сформулирована так:
Не пытаться устранить одну из основных причин рассеивания пуль — разнообразие углов вылета, а добиться стабилизации его величины

Серия винтовок, 1955 г. ("Стрела» (малокалиберная винтовка) и "Зенит" (7,62-мм винтовка)), имели затвор с тремя боевыми выступами, что повысило кучность стрельбы, было достигнуто однообразное положение затвора после его запирания
Схема запирания канала ствола на три боевых выступа, расположенных в головной части затвора была применена и на СВД

Свободная подвеска ствола, закрепленный в ствольной коробке ствол на всей остальной длине не касается ложи
Характер колебаний ствола не зависит ни от степени его нагрева, ни от условий опирания оружия
Подобная схема достаточно просто реализуется в однозарядном и магазинном (неавтоматическом) оружии
Драгунов применил новаторское решение данной задачи, для реализации ее в самозарядной винтовке понадобилось почти пять лет работы

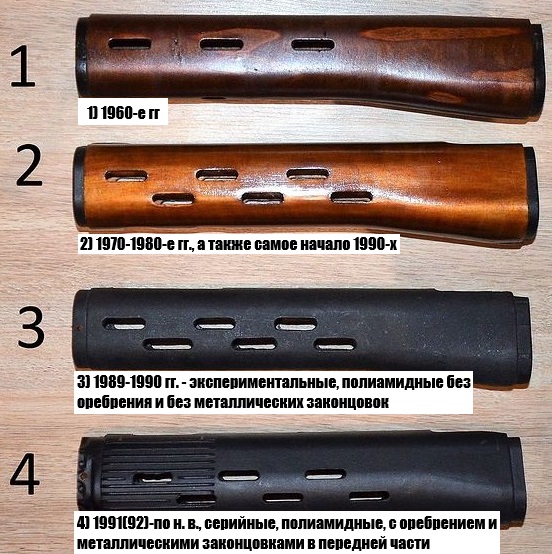

Решение Драгунова состоит в оригинальной конструкцией узла цевья винтовки, цевье СВД состоит из двух симметричных половинок, поджимаемых сзади мощной пластинчатой пружиной, исключает появление термических напряжений, благодаря этому не происходит смещения средней точки попадания при нагреве ствола
Передние концы цевья входят в неподвижный упор на стволе, обе половинки могут перемещаться в продольном направлении в небольших пределах, постоянно поджимаемые пластинчатой пружиной
При нагреве ствола и его удлинении, цевье перемещается вслед за ним, условия закрепления ствола не изменятся, и не происходит смещения СТП
Так достигнута в СВД стабильность углов вылета и повышенная кучность стрельбы, такой узел крепления цевья позже заимствовали конструкторы ряда винтовок точного боя иностранного производства

Газовый двигатель, в стиле АК, не обеспечивал термическую стабильность этого узла
По мере нагрева ствола при стрельбе происходило смещение средней точки попадания
В СВД конструкция газового двигателя с коротким ходом газового поршня с толкателем, постоянно поджатого через толкатель пружиной к торцу газовой трубки - исключает этот фактор
Газовый поршень через толкатель постоянно поджат пружиной толкателя к торцу газовой камеры
Газовая трубка при этом остаётся неподвижно соединённой с газовой камерой, что также повысило кучность боя СВД

Достижение требуемого уровня кучности стрельбы было бы немыслимо без отработки технологии производства высокоточных стволов
В решении этой проблемы — громадная заслуга технолога-ствольщика Ивана Андреевича Самойлова, он отработал параметры и технологию стволов спортивных винтовок конструкции Драгунова, использовал обретенный при этом опыт для отработки технологии ствола СВД

Как исчез диоптрический прицел на СВД?

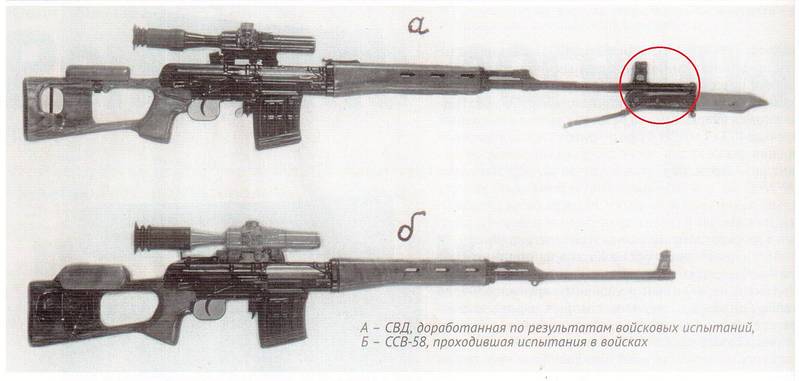

ССВ-58 имела несколько характерных отличий от конкурентов по конкурсу - затвор с тремя боевыми упорами, диоптрический прицел секторного типа, ортопедический приклад

Полигон был ярым сторонником введения в снайперском образце именно диоптрического прицела
Он позволял получать результаты стрельбы, не уступающие стрельбе с оптикой уже после непродолжительной стрелковой подготовки

В войсках мнения по  этому вопросу разделились строго поровну, для многих целик и мушка были привычней
И совсем неожиданно "всплыло" пожелание дать снайперу последний шанс при экстремальном выживании, оснастив винтовку штыком
Вспоминается "снайперская" кричалка - "пуля - дура, штык - молодец". (юмор)

24 октября ГРАУ МО подвело итоги работ 25 декабря уходящего 1962 г.
Были рассмотрены на совместном заседании 4-й секции пленума НТК ГРАУ и  1-й секции НТС Госкомитета по оборонной технике
Совместное решение жестко диктовало "Ижмашу" свои условия игры, которые пришлось выполнять со  всей поспешностью

В итоге в конце января в распоряжении ГРАУ оказались два образца СВД (эта аббревиатура появилась в  документах впервые)
№С-108 и №С-114, переделанных из винтовок опытной серии и отличались только типом механического прицела (диоптрический или открытый)

Винтовка с открытым прицелом получила дополнительно хорошо себя зарекомендовавший щелевой пламегаситель и  штык-нож

ГРАУ тогда сделало ставку на привычный открытый прицел, на полигон отправили - СВД №С-136
Основные изменения конструкции помимо открытого прицела выглядели так:

• введен щелевой пламегаситель, изготовленный одной деталью с основанием мушки
• на пламегасителе предусмотрены конструктивные элементы для установки дульной накладки и кольца штыка-ножа АКМ
• ствол укорочен на 30 мм (с 650 до 620 мм)
• упразднён газовый регулятор, а газоотводное отверстие увеличено с 2,85 до 2,90 мм; введено хромирование канала газовой трубки
• покрытый мягкой обшивкой подщёчник стал крепиться с помощью петли патефонного типа
• на основании мушки введена шкала перемещения мушки по горизонту
• передняя антабка смещена назад на 12 мм и перенесена на левую сторону
• упразднена задняя антабка; в перемычке приклада образовано сквозное окно и установлен штырь для ремня
• гнездо рукоятки закрыто заглушкой и улучшена форма выреза под сустав большого пальца

Кстати, нашел мнение самого Драгунова по поводу диоптрических прицелов:

Изменение шага нарезов с 320 до 240 (Частично взято с ганзы, с корректировками и дополнениями автора)

У классической «трехлинейки» - винтовки Мосина образца 1891/30 года шаг нарезов был 240 мм

СССР с начала пятидесятых годов производил спортивные целевые патроны «Экстра», руководствуюясь опытом разработки высокоточных спортивных винтовок под этот патрон Е.Ф.Драгунов использовал в своей армейской самозарядной винтовке СВД тот же шаг нарезов - 320 мм

Нарезы с шагом 320 мм хорошо стабилизировали тяжелую 13-гр. пулю «Экстра», 9.6-гр. пулю армейского патрона ЛПС и позднее (1967 г.) созданный снайперский патрон 7Н1 с пулей массой 9.8 грамма

Переход на шаг 240 был обусловлен тем, что бронебойная и бронебойно-зажигательная пули (патрон Б-32) имеют низкое пробивное действие с шага 320 ниже чем у той же пули выпущенной с шага 240, недостаточную стабилизацию патронов с пулями: Б-32, Т-46 и ПЗ

С шага 320 более тяжелые и длинные пули (те же Б-32) недостабилизированны (пу­ли летели кувырком)

Военные требовали возможность применения всей номенклатуры боеприпасов, в частности для поражения легкобронированных целей

Переход на шаг 240 по факту происходил в течении многих лет, необходимость была сформулирована около 1969 г.

Массовый переход с 320 на 240, СВД был в 1970-1971 гг. , винтовки выпусков 1972-1973 гг. также встречаются как с шагом 320 так и с 240.

С 1974 или 1975 г. шаг исключительно 240 мм.

"Экспериментальный" шаг 280 мм (в 1973 г. на СВД, так и позднее на Тиграх) материального или документального подтверждения не нашел. Только упоминания.

Из легенд без подтверждения якобы со слов конструктора А.Е. Драгунова:

Завод провел испытания изделия с шагом 280 мм, при этом и кучность Б-32 ухудшилась очень незначительно

Когда Ижевчане представили отчёт в ГРАУ, те ответили: Не морочьте голову! Какой шаг и Мосинки? -240 ! Вот и делайте как у неё! Мы в войну с нее мухе в глаз на 500 м (шутка). На том и поставили точку.

Позднее шаг нарезов на СВДМ исполнили в 320 мм, про СВДС и шаг 320 подлинной на 100% информации не нашел

Прим. Автора из найденного о гражданских Тиграх:

Применяется уменьшенный шаг нарезов, равный 280 мм (найдены "экспортные" модели 308 win).

У моделей «Тигра», выпущенных для отечественного рынка в период с 1963 по 1969 гг, шаг составлял 240 мм, с 1995 было решено оставить стандартный шаг СВД – 320 мм.

Из ответа Ижмаша о шаге нареза:

Шаг нарезов у 'ТИГРа' с 1995 г -320 мм. (либо -280 мм. у некоторых экспортных поставок), у 'СВД'с 1969 г. шаг -240
мм. с 1963-1969гг. -320 мм. у 'ТИГРов' до 1995 шаг нарезов -240, как у СВД), с 1995 на 'ТИГРах' шаг нарезов 240мм встречается крайне редко (в основном это не прошедшие ОТК стволы от СВД, пригодные для эксплуатации, в том числе и заказные) по спецзаказу и в настоящее время выпускаютя отдельные экземпляры 'СВД' с шагом -320 мм.

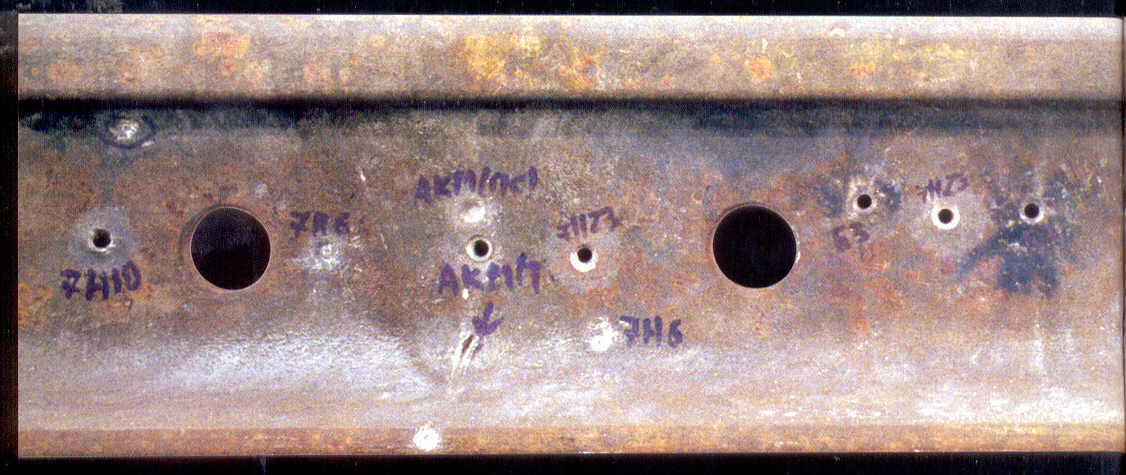

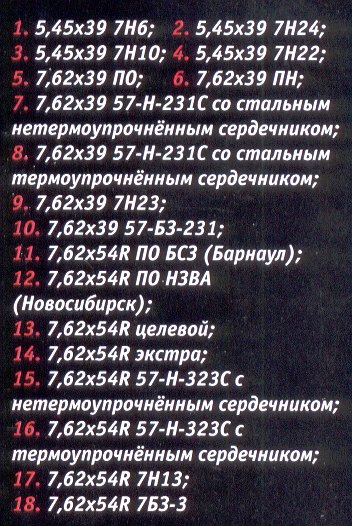

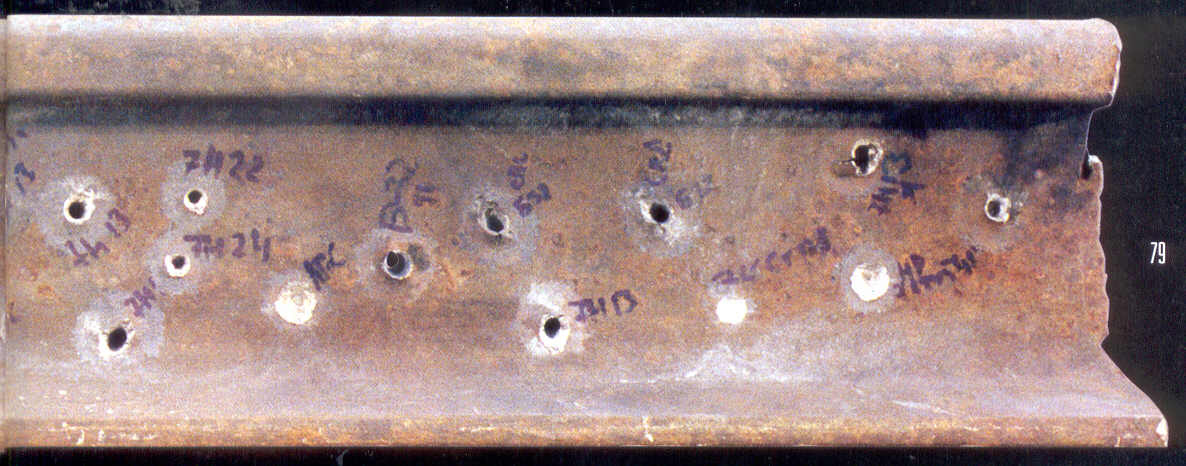

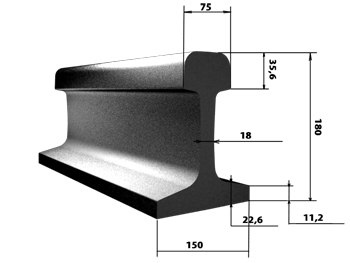

СВД пробивает рельсу? Прим. автора. слишком обросшая легендами тема, интернет - портит людей

Рельс на дистанции 100 м (патрон с пулей ПП и Б-32) был уверенно пробит насквозь только с СВД с шагом 240 мм и при газоотводе в положении "2", когда стравочные отверстия закрыты. МАСТЕР-РУЖЬЁ 3/2003г Рельсовая война - найденная копия: https://vk.com/wall-46943161_255549

Из "Тигра" с шагом 320 мм (ствол L-620 мм) тот же рельс на 100 м был пробит только более лёгкой и 'короткой' автоматной пулей БЗ патрона 7,62х39 (вставленной в гильзу 7,62х54R) с увеличенной навеской пороха и тоже при газоотводе в положении "2".

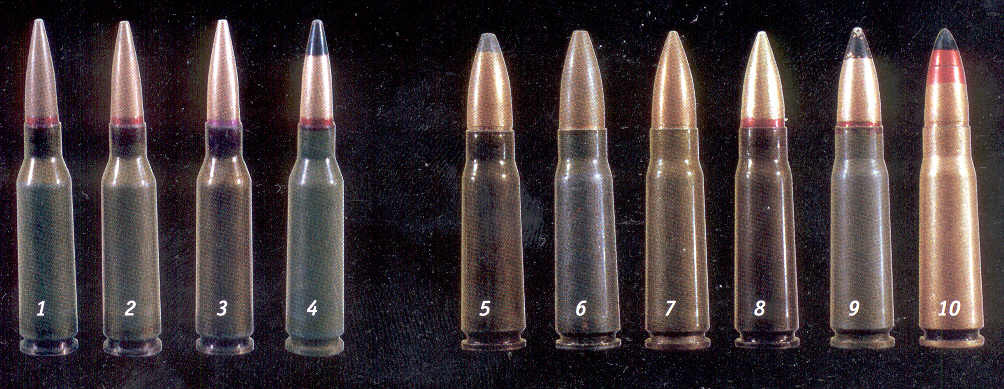

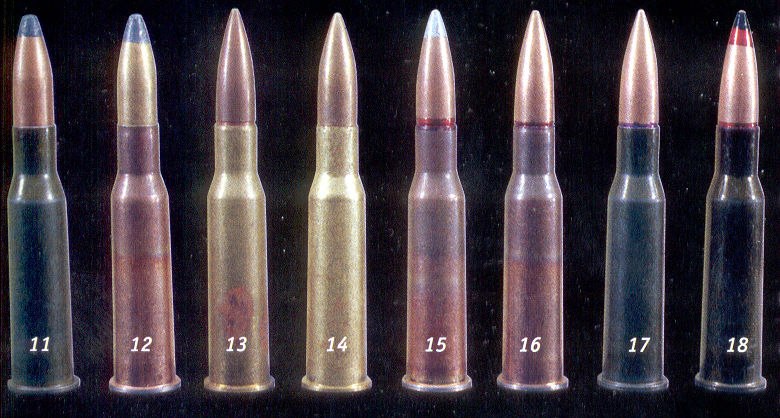

- 7,62х54R патрон с бронебойно-зажигательной пулей - Б-32 (57-BЗ-323) - масса пули 10,4 грамма, длина пули 36,2-36,8 мм;
- 7,62х39 патрон с бронебойно-зажигательной пулей БЗ (57-B3-231) - масса пули 7,7 грамма, длина пули 27,18-27,70 мм.

СВД - не снайперская винтовка

В интернете Вы можете наблюдать множество поднятых тем - "СВД - не снайперская винтовка", снайперов с СВД в свою очередь называют - "марксменами" (marksman – меткий стрелок), мы не будем уподобляться авторам данных тем, а процитируем двух человек

Констанитин - ветеран Афганистана, снайпер, друг автора статьи, оценка опыта боевого применения СВД в Афгане:

На учебе - гоняли страшно, вдалбливали большие знания в голову, было очень трудно для молодого человека
Все эти превышения, стрельбы, ночные, стреляли очень много, зато это и спасло
Про историю с выстрелом Ильина на 1350 метров - вполне возможно, наше отделение работало примерно до 900 метров, про выстрелы дальше - слышал, винтовочка вполне способна работать и на полтора километра по скоплениям противника, групповым или большим целям

Александр Абрамович Лови, преподавателm цикла огневой подготовки Курсов "Выстрел", оценка опыта боевого применения СВД в чеченских войнах:
Опыт использования СВД со штатным оптическим прицелом ПСО-1 и ночным прицелом НСПУ-3
в летне-осенних и зимних условиях в Чечне дал убедительный ответ на вопрос,
который активно обсуждается в течение ряда лет на страницах журналов с оружейной тематикой
Отвечает ли СВД требованиям к современным снайперским винтовкам?
Все снайперы, принимавшие участие в боевых действиях, оценили СВД как надежное, точное и удобное оружие.
Все они без исключения подтвердили высокую боевую эффективность СВД.
Цели на дальностях 400 – 600 м, что было характерно для действий под Бамутом, поражались с первого выстрела днем и ночью.
На подступах к Грозному дальности стрельбы снайперов составляли в основном 600 – 900 м;
здесь с первого выстрела поражались цели типа поясная и ростовая фигура.
Был случай, когда на дальности 1300 м бегущая фигура была поражена снайпером со второго выстрела.
За более чем три месяца боевых действий при стрельбе из СВД не было ни одной задержки».

СВДС - Десантная

В 1978 году появились первые попытки уменьшить длину винтовки без снижения эффективности оружия
Требовалась компактная снайперская винтовка для транспортировки в БМП и возможностью стрельбы через амбразуру боевого отделения

Коллектив конструкторов Г.Н. Никонова, А.И. Нестерова, А.С. Анисимова предложил вариант СВД с прикладом от АКС74 с поворотной щекой
Стрельба в такой компоновке через триплексное стекло приводило к значительным ошибкам в наведении оружия

Испытывались варианты как стальных, так и пластмассовых прикладов на основе одной или двух труб цилиндрического или конусного профиля

Развивались два направления - общевойсковом (армейская СВДС-А) и специальном (десантная СВДС-Д) исполнение получило ствол, укороченный до 565 мм

Незадолго до утвержения А.И. Нестеров и А.С. Ломаев пытались сделать десантную винтовку с боевыми характеристиками близкими к СВД
Винтовка ДСВ имела ствол длиной 605 мм, при этом осталась в габаритах СВДС в походном положении, реализовано было за счет экономной компоновки механизмов подачи и запирания, дальше изготовления опытного образца дело не пошло

Окончательный выбор пал на десантный вариант
26 августа 1995 года принят на вооружение как "7,62 мм снайперская винтовка Драгунова со складывающимся прикладом, СВДС" (индекс 6В3)

Отличия винтовки СВД от СВДС заключаются в следующем:

• – складной приклад
• – отдельная пистолетная рукоятка
• – более короткий тяжелый ствол
• – более короткий пламегаситель
• – более широкая регулируемая газовая трубка
• – более толстая ствольная коробка
• – отсутствие ушка для штыка

СВУ - Самозарядная Винтовка Укороченная - ОЦ-03 (БУЛЛ-ПАП компоновка)

Разработка укороченной снайперской винтовки на базе СВД велась конструктором Л. В. Бондаревым для ВДВ СССР приблизительно в 1977 - 1979 гг., принята не была

В начале 90х винтовку предложили МВД России в качестве снайперского оружия для городских условий

МВД приняло СВУ на вооружение, а также потребовало разработать вариант с возможностью стрельбы очередями

Бондаревым в 1991 году был создан автомат под индексов ОЦ-03АС — снайперская винтовка укороченная, автоматическая, с сошками

По результатам эксплуатации винтовок СВУ в ходе войны в Чечне в 2001 году была разработана винтовка СВУ-АС

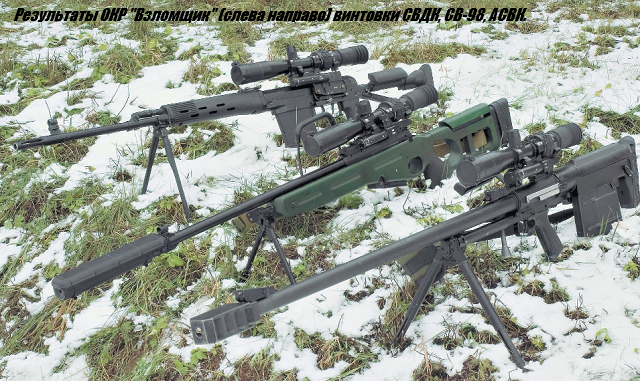

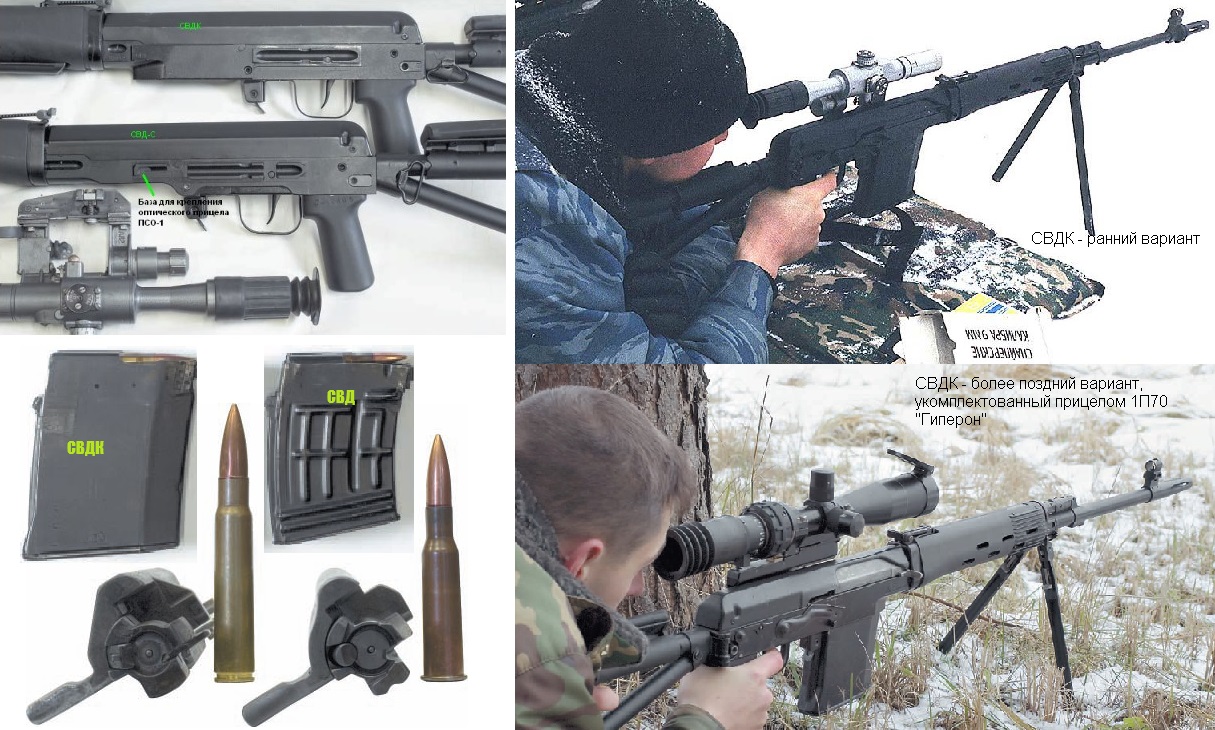

СВДК (Крупнокалиберная 9,3х64 мм) "Комплекс 9С7" - "ОКР Взломщик" Часть данных взято с: Журнал "Калашников" (12/2006, 2/2007, 7/2007)

В 1998 году ГРАУ открыло опытно-конструкторскую работу (ОКР) под кодом «Взломщик» по созданию новых снайперских комплексов с повышенной дальностью и эффективностью стрельбы.

В рамках "ОКР Взломщик" первоначально должны были отрабатываться два комплекса, позже добавили третий- под существующий патрон 12.7х108мм, под новый патрон калибра 9мм, под существующий 7.62мм, винтовки в рамках ОКР - АСВК (12.7), СВДК (9), СВ-98 (7.62)

Задача 9мм комплекса - повышение эффективности снайперской стрельбы на дальностях до 1000 метров по сравнению с 7.62мм СВД до полутора раз, за счет увеличения вероятности попадания в цель, а также пробивного и убойного действия пули.

Также в ТТТ закладывалось пробитие современных и перспективных средств индивидуальной защиты (бронежилетов) на дистанциях до 600 метров.

Цель в бронежилете 6Б23 должна была поражаться первым выстрелом на дальности в 500 метров с вероятностью не менее 0.5.

Новая винтовка комплекса должна была быть самозарядной и оснащена сошками, а также оптическим и механическим прицелами.

Винтовка комплектуются панкратическими прицелами «Гиперон» разных модификаций и ночными прицелами

База под крепление прицела ПСО отсутствует, хотя у раннего варианта он наблюдается (см. фото ниже)

Вариант СВД под патрон  9.3х64 7Н33 заметно уступает по баллистическим характеристикам иностранным снайперским патронам .338 Lapua Magnum (8.6х70) и .338 Norma Magnum (8.6х63)
Приблизительно в 2005-2006 году была принята на вооружение прошла войсковые испытания в рамках ОКР "Взломщик"
Комплекс 9С7 был признан готовым к принятию на вооружение, место комплекса в системе стрелкового оружия ВС РФ не было формально определено, окончательное решение по нему так и не было принято, дальнейшая отработка комплекса 9С7 была прекращена
СВДК можно назвать снайперской винтовкой с некоторой натяжкой.
Дело в том, что патрон Бренекке, являющийся как бы прототипом патрона 9СН, был рассчитан на стрельбу на дистанции не более 300 метров, на которых справлялся со своей охотничьей задачей.
Причина недостатка в слишком большой массе пули при маленьком для него объеме гильзы и, как следствие, недостаточном заряде пороха.
На дальности 300 метров это изделие показало среднюю кучность стрельбы снайперским патроном 7Н33 в 180 мм, что составляет 2,02 МОА, по сравнению с зарубежными аналогами винтовок это достаточно низко.
Из этого следует вывод, что эффективное использование данной винтовки возможно только на относительно коротких дистанциях, не более 400м.

Тактико-технические характеристики винтовки СВДК:

• Используемый боеприпас: 9,3*64 мм
• Длина винтовки в боевом положении: 1250 мм
• Масса винтовки: 6.5 кг без оптического прицела и сошек
• Длина ствола: 620 мм
• Число нарезов: 6
• Емкость магазина: 10 патронов
• Практическая дальность стрельбы: до 400 м

Под патрон .338 Lapua - Концерн «Калашников» разработал две гораздо более современных дальнобойных винтовки - самозарядная винтовка СВЧ-8.6 и винтовку с ручным перезаряжанием ВСВ-338

С 2014 года производится модернизированный вариант – СВДМ

Цевье опирается на трубу, являющуюся "продолжением" ствольной коробки, ствол находится внутри и с цевьем не контактирует

Т.е. как сейчас принято говорить, ствол у СВДМ - вывешенный, что положительно сказывается на кучности
СВДМ подходит к "минутному рубежу" - поперечник 3 см на дальности 100 м
Верхнее расположение базы для крепления, крышка получила длинную продольную планку Пикатинни для оптики, что позволяет устанавливать современные прицелы, штатным прицелом винтовки СВДМ является изделие 1П88-4

Модернизированные снайперские винтовки Драгунова СВДМ начали поступать в войска в 2016 году
От стандартной СВД - СВДМ отличается укороченным до 550 мм стволом, имеющим более толстые стенки
Ствол комплектуется компактным дульным устройством
Автоматика и ударно-спусковой механизм остались без существенных изменений

Об образцах цевья СВД разных лет (Взято отсюда: https://forum.guns.ru/forummessage/36/1833116-7.html)

​Увидеть и потрагать СВД и другие образцы оружия Вы можете в Москве, в музее оружия:

https://youtu.be/aiz90j3ajZU и https://youtu.be/auUwXViGaz4

Рекомендации автора к просмотру и чтению

• Секрет успеха с Натальей Кондратьевой - Михаил, сын Евгения Драгунова | Журнал Деловой Квадрат
• Первая в мире
• М.Е. Драгунов - Основой концепции Драгунова было обеспечение стабильности начальных условий при каждом выстреле
• Экспериментальные и опытные образцы оружия Ижевского машиностроительного завода (автоматы и винтовки)
• Снайперы - Чечня и не только – фильм корреспондента НТВ Михаила Крикуненко
• Калашников и Драгунов
• Алексей Евгеньевич Драгунов и Виктор Михайлович Калашников. Совместная работа - на базе ПП-91 "Кедр" - ПП-9 "Клин"
• Сайт-энциклопедия об СВД на английском

Комментарии пользователей
