Элемент способен накапливать и отдавать электрический заряд
Главная характеристика - емкость, обозначается буквой C, измеряется в микрофарадах (мкФ, µF)
Имеется так-же характеристика максимального напряжения, которую превышать нельзя
Может быть полярным, тогда с одной стороны будет указан знак +
Может быть полоска на корпусе, к примеру короткий вывод с полосой означает -, длинный без полоски будет +
Простейший пример работы:
Подключить к выводам конденсатора мультиметр в режиме измерения постоянного напряжения 20V
Прислонить к выводам конденсатора батарейку на несколько секунд, конденсатор зарядится
Подключить к выводам конденсатора лампочку, конденсатор будет отдавать ей накопленный заряд
Резистор
Элемент с заданным сопротивлением, уменьшает (ограничивает) количество тока в цепи
Бывают переменные и постоянные
Максимальная поглащаемая мощность маркируется с помощью римских цифр V - Ватт
Есть ли у резистора плюс минус? Полярности у резистора нет
Чаще всего сопротивление указывается:
1. Цифрами с буквой "R" в омах
2. Цифрами с буквой "K" в килоомах, 1 кОм = 1000 Ом
3. Другими величинами
4. Цветными кольцами (сопоставить с таблицей)
Простейший пример работы:
Подключить лампочку к источнику питания, будет светить ярко
Поставить в разрыв резистор, лампа станет светить более тускло
Подстроечный резистор - предназначен для точной настройки заданных параметров
Имеет 3 контакта, простейший пример подключения постоянного тока в 12В для лампы:
К одному боковому + батареи
К другому боковому - батареи
+ потребителя к центральному выводу
- потребителя к - бокового вывода или - батареи
При вращении ручки на центральном выводе получаем изменяемое напряжение
Реле
Элемент, управляющий протеканием тока (выключатель, размыкатель, замыкатель)
Пока через управляющую катушку реле не проходит ток, силовые контакты разомкнуты
Чаще всего выводы указываются (см. схему на реле):
85 и 86 - управляющая катушка
30 - общий контакт
87 - нормально-разомкнутый контакт
Чаще всего 4х и 5ти контактные
Простейший пример работы 4х контактного реле:
Подключить 30 к + батареи
Подключить 87 к + лампы
Подключить - лампы к - батареи
Подключить 85 к - батареи
Подключить 86 к + батареи (в разрыв + батареи и 86 позиционный переключатель (кнопку))
У 5ти контактного добавляется вывод 87а или 88
Пока через управляющую катушку реле (85 и 86) не проходит ток:
Силовые контакты 30 - 87а(88) замкнуты, 30 - 87 разомкнуты
Когда через управляющую катушку реле (85 и 86) проходит ток:
Силовые контакты 30 - 87а(88) разомкнуты, 30 - 87 замкнуты

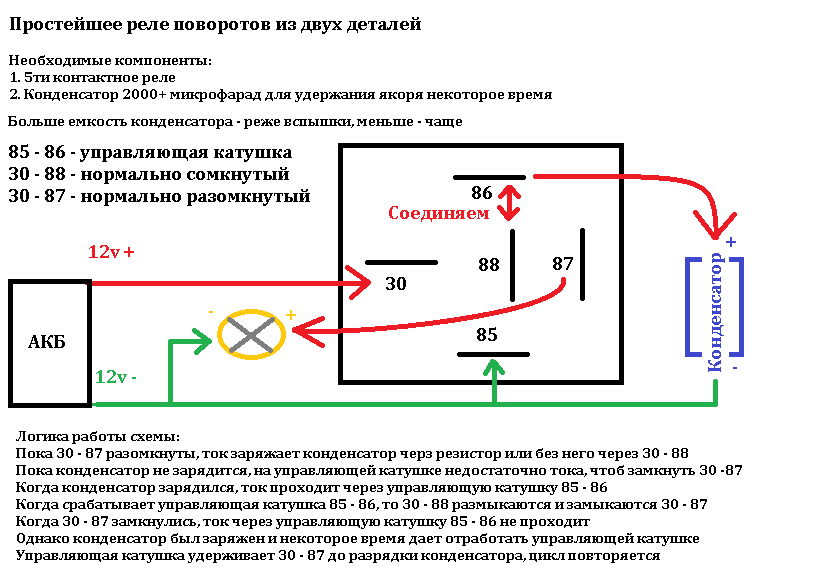

Простейшее реле поворотов из двух деталей
Необходимые компоненты:
1. 5ти контактное реле
2. Конденсатор 2000+ микрофарад для удержания якоря некоторое время
Больше емкость конденсатора - реже вспышки, меньше - чаще
Конечно понадобиться лампа
Опционально может понадобиться:
Резистор от 50 до 200 Ом либо подстроечный резистор
Может не потребоваться, если сопротивление катушки реле достаточно высокое
Логика работы схемы:
Пока 30 - 87 разомкнуты, ток заряжает конденсатор черз резистор или без него через 30 - 88
Пока конденсатор не зарядится, на управляющей катушке недостаточно тока, чтоб замкнуть 30 -87
Когда конденсатор зарядился, ток проходит через управляющую катушку 85 - 86
Когда срабатывает управляющая катушка 85 - 86, то 30 - 88 размыкаются и замыкаются 30 - 87
Когда 30 - 87 замкнулись, ток через управляющую катушку 85 - 86 не проходит
Однако конденсатор был заряжен и некоторое время дает отработать управляющей катушке
Управляющая катушка удерживает 30 - 87 до разрядки конденсатора, цикл повторяется
