Как работает цилидр и боевая пружина пневматической винтовки

Как работает цилидр и боевая пружина пневматической винтовки

Здесь показано, как работает механизм в целом.

В дополнение к узлу спускового механизма, здесь показаны цилиндр и боевая пружина.

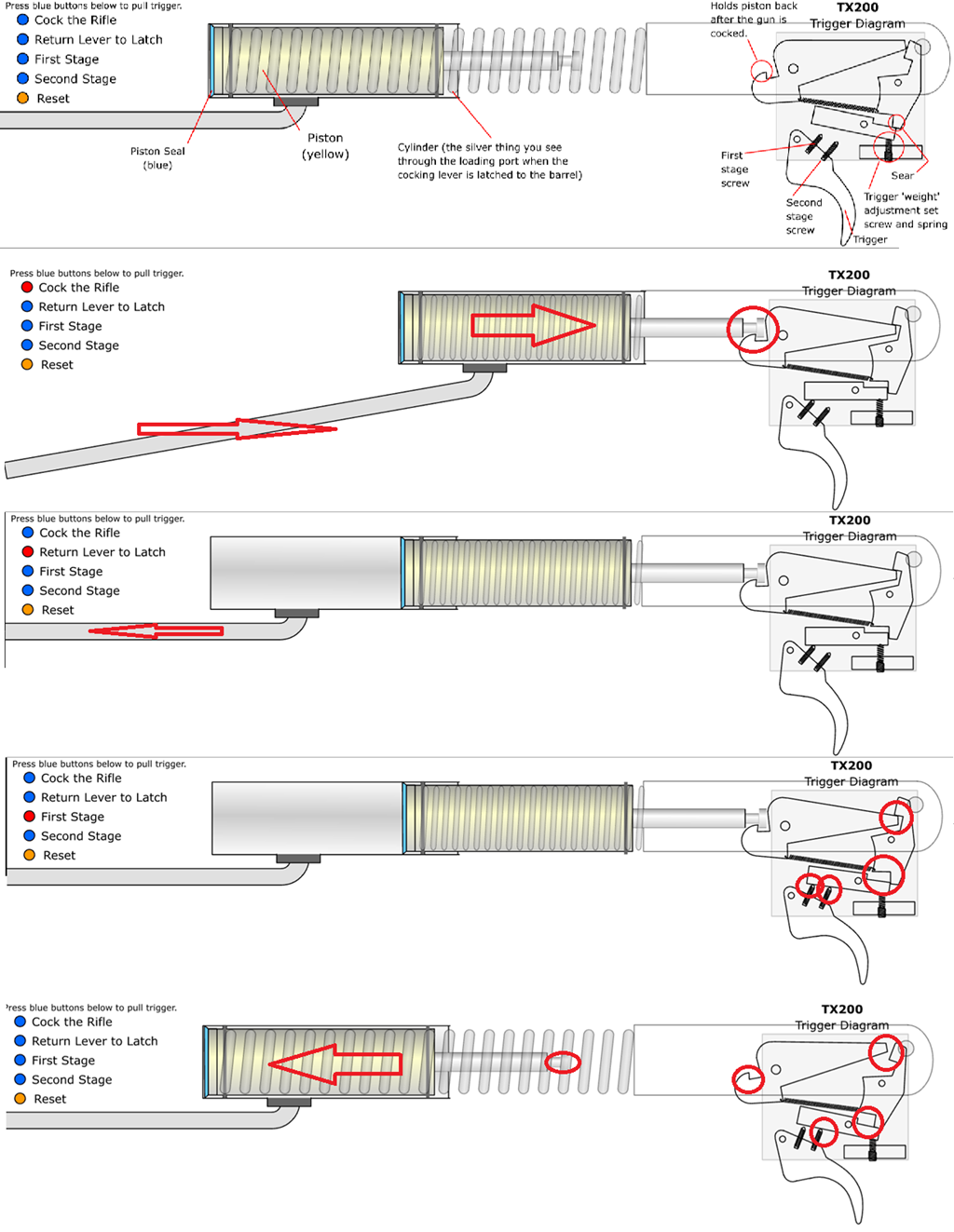

В примере приведена схема пневматической винтовки Air Arms TX200

Картинка довольно понятна

• зацеп поршня входит в зацеп второго шептала при зарядке
• при давлении на спусковой крючок первое шептало выходит из зацепа со вторым шепталом посредством поочередного давления обоих винтов
• при высвобождении второго шептала - первым, происходит расцепление зацепов второго шептала и зацепа поршня

Видео доступно: https://rutube.ru/video/a469c2b55a5c993504a3e7b6cd6b921f/
