Мотоэлектрика - электрооборудование мотоцикла Часть 5 Схемы с реле

Мотоэлектрика - электрооборудование мотоцикла Часть 5 Схемы с реле

----------------------------------------Дисклеймер----------------------------------------
Эта серия статей - симбиоз пары десятков статей и прочей информации с просторов интернета

Автор сводил для себя в единое целое информацию по электрике, чем и делится

В этих статьях будет кратко рассказано об электрооборудовании мотоцикла
Что и для чего устанавливается, как работает
Автор не претендует на полное раскрытие темы, предоставляется базис

Будут показано и собрано несколько простых электрических схем

Электрооборудование мотоцикла делится на источники и потребители электроэнергии

Источниками являются аккумулятор и генератор

Потребителями - оброрудование, преобразующее электрическую энергию в любую другую
Например фары, стартер, электроподъемник стекла и т.д.
-------------------------------------------------------------------------------------------

Настоятельно рекомендуется прочитать или просмотреть обе предыдущих части серии статей

В этой части мы соберем простые схемы с 4х и 5ти контактным реле

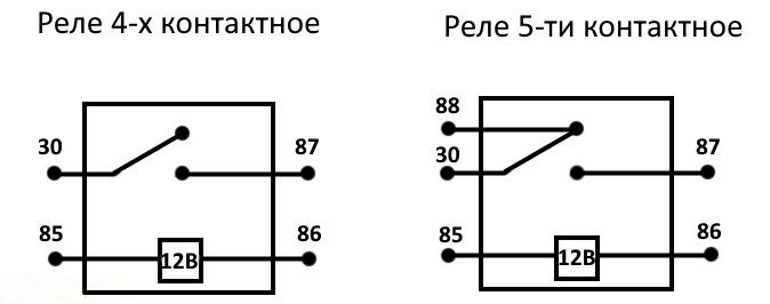

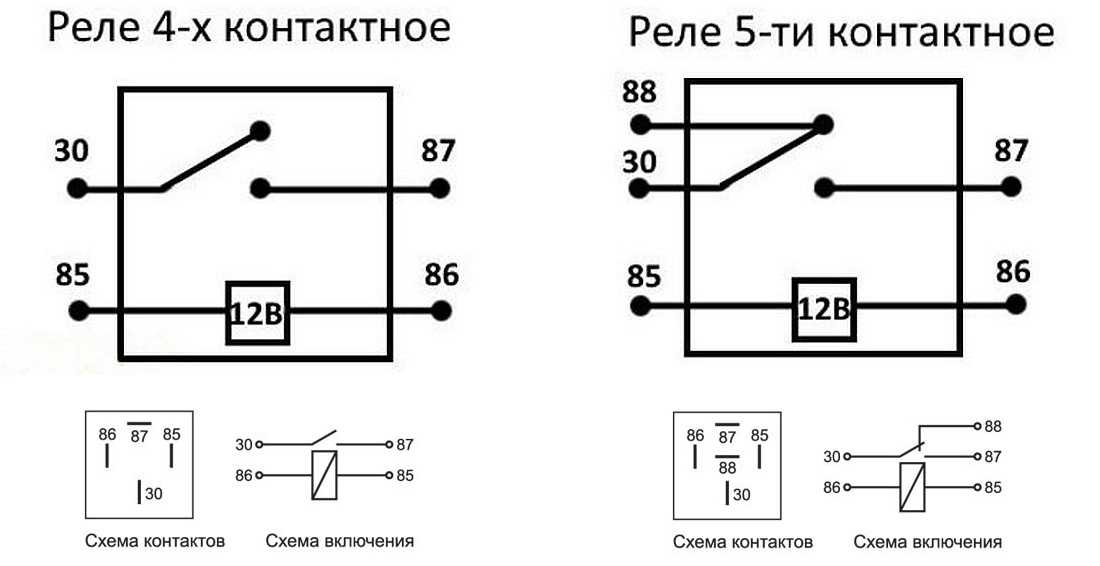

Напомню схему работы 4х контактного и покажу схему работы 5ти контактных реле

4х контактное реле замыкает силовую линию, когда на управляющую линию подается ток

А 5ти контактное реле в отличии 4х контактного замыкает одну и размыкает вторую силовую линию

Соберем пару простых схем

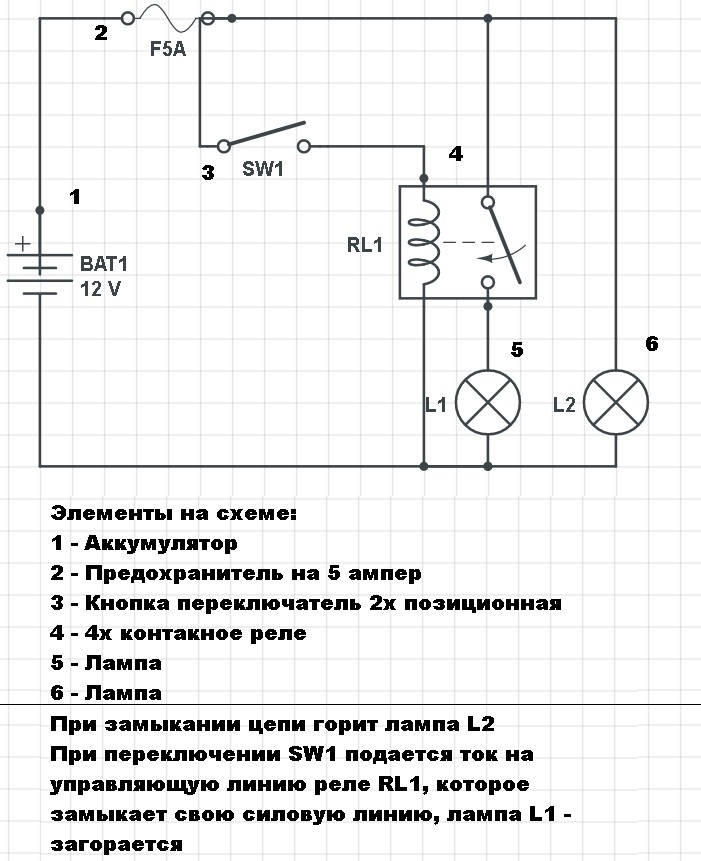

С 4х контактным реле, одна лампа постоянно горит, вторая включается через реле

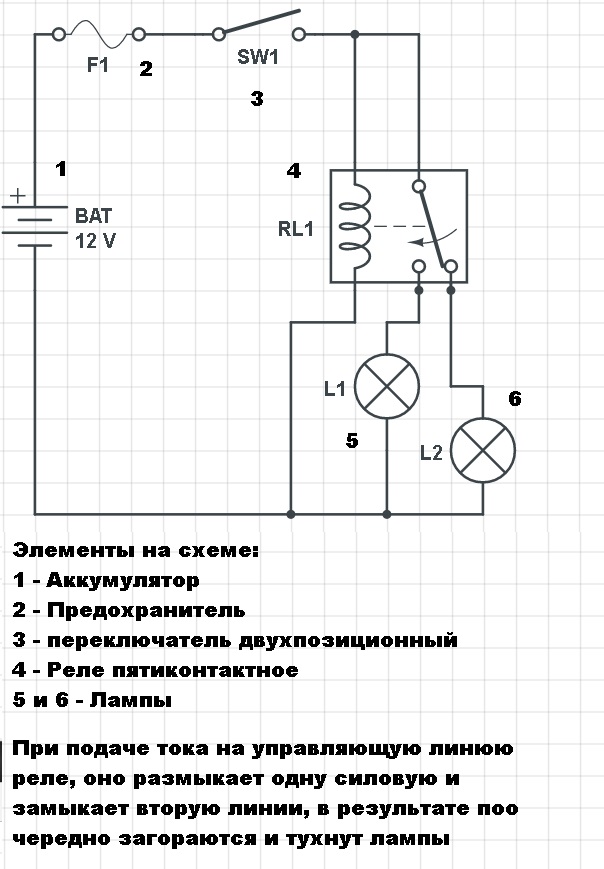

С 5ти контактным реле, аналог переключателя ближний-дальний свет

Видео к этой серии статей будет так-же досупно на моем YouTube канале:
https://www.youtube.com/channel/UCqNeM37xS-FqYlqZZ3ytBXw

Помните, автор не несет ответственности за вашу работу, применяйте навыки с осторожностью и обдуманно!

Сомневаетесь - обращайтесь к специалистам!
