Мотоэлектрика - электрооборудование мотоцикла Часть 4 собираем простые схемы

Мотоэлектрика - электрооборудование мотоцикла Часть 4 Ток и простые схемы

----------------------------------------Дисклеймер----------------------------------------
Эта серия статей - симбиоз пары десятков статей и прочей информации с просторов интернета

Автор сводил для себя в единое целое информацию по электрике, чем и делится

В этих статьях будет кратко рассказано об электрооборудовании мотоцикла
Что и для чего устанавливается, как работает
Автор не претендует на полное раскрытие темы, предоставляется базис

Будут показано и собрано несколько простых электрических схем

Электрооборудование мотоцикла делится на источники и потребители электроэнергии

Источниками являются аккумулятор и генератор

Потребителями - оброрудование, преобразующее электрическую энергию в любую другую
Например фары, стартер, электроподъемник стекла и т.д.
-------------------------------------------------------------------------------------------

Настоятельно рекомендуется прочитать или просмотреть обе предыдущих части серии статей

В этой части мы поговорим про ток и соберем простые схемы

О законе Ома

Закон был выведен Георгом Омом, основан на взаимосвязи напряжения, тока, сопротивления

Напряжение в вольтах "толкает" то в амперах, которому мешает сопротивление в омах

Увеличение напряжения в цепи, при неизменном сопротивлении даст большую силу тока
Увеличение сопротивления в цепи, при неизменном сопротивлении даст меньшую силу тока

Обозначения:
V - напряжение
I - ток
R - сопротивление

Формулы расчета:
V = R * I
R = V / I
I = V / R

Треугольник Ома можно использовать для расчета:

1) Закрываете переменную, которую нужно вычислить
2a) Если оставшиеся буквы расположены друг над другом, значит надо делить верхнюю с нижней
2b) Если оставшиеся буквы расположены рядом друг с другом, значит надо умножить одну на другую

О токе (ну очень кратко!)

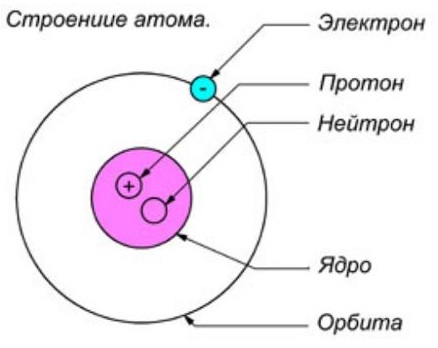

Любые вещества состоят из атомов
Атомы состоят из протонов, электронов, нейтронов
Атом имеет центр - ядро, которое состоит из протонов и нейтронов, вокруг ядра вращаются электроны

Электроток в металлах есть упорядоченное, направленное движение заряженных частиц

Протон имеет положительный заряд
Электрон имеет отрицательный заряд
Нейтрон не имеет заряда

Движение тока в электрических цепях условно считают от + контакта к - контакту

В замкнутых электрических сетях создается разность потенциалов
Это приводит к движению тока из одной точки в другую

Для экономии проводов используют раму мотоцикла

О соединениях

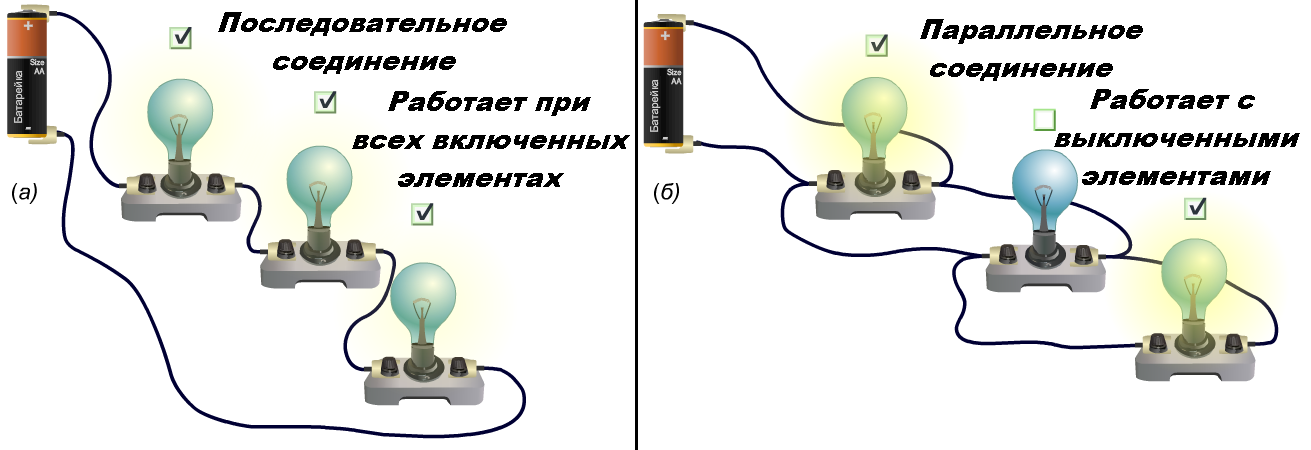

Последовательное соединение
Проводники соединяются друг с другом последовательно
Начало одного проводника будет соединяться с концом другого

При последовательном соединении проводников сила тока во всех проводниках одинакова
Общее напряжение в цепи равно сумме напряжений на концах каждого из проводников

Все проводники принадлежат одному проводу, не имеет разветвлений
Через каждый из проводников будет протекать один электрический ток
Суммарное напряжение на проводниках будет равняться вместе взятым напряжениям на каждом из них

Параллельное соединение

При параллельном соединении все входящие в цепь элементы объединены двумя узлами
Не имеют связей с другими узлами, если это не противоречит условию
Падение напряжения между двумя узлами, объединяющими элементы цепи, одинаково для всех элементов
Величина, обратная общему сопротивлению цепи, равна сумме величин, обратных сопротивлениям параллельно включённых проводников

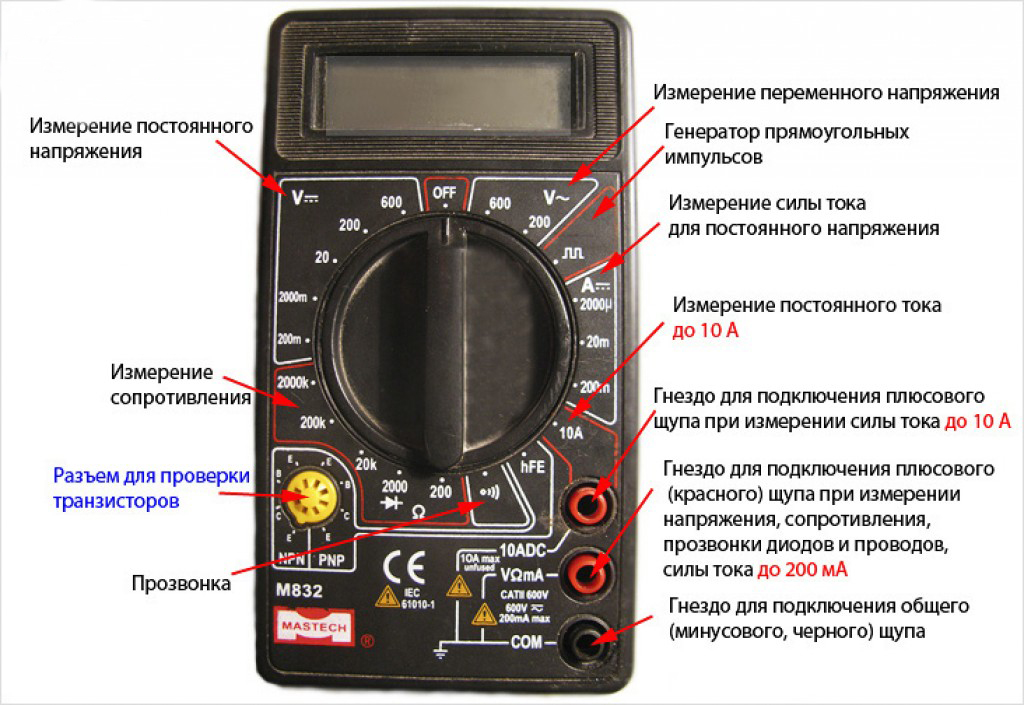

Измерения проводят прибором, называемым - мультиметр

Обозначения:
OFF - выключен
ACV - переменное напряжение
DCV - постоянное напряжение
DCA - постоянный ток
Ω - сопротивление

Переменный ток обозначается (Alternating Current, AC):
~

Постоянный ток обозначается (Direct Current, DC):
___
 ---

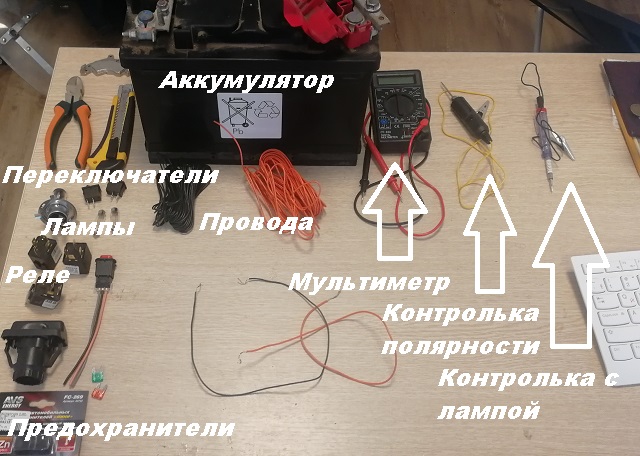

Нужный набор для схем

Напряжение измеряется параллельно, а сила тока в разрыв

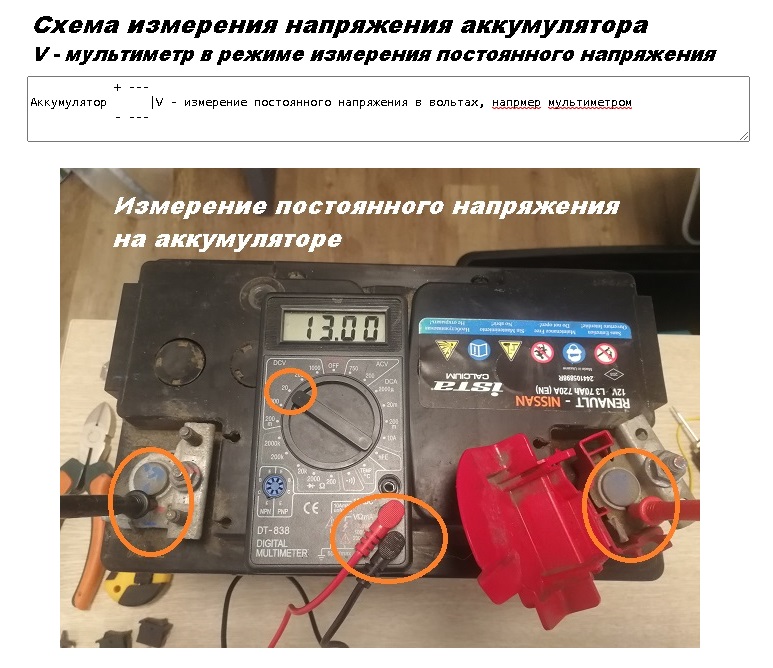

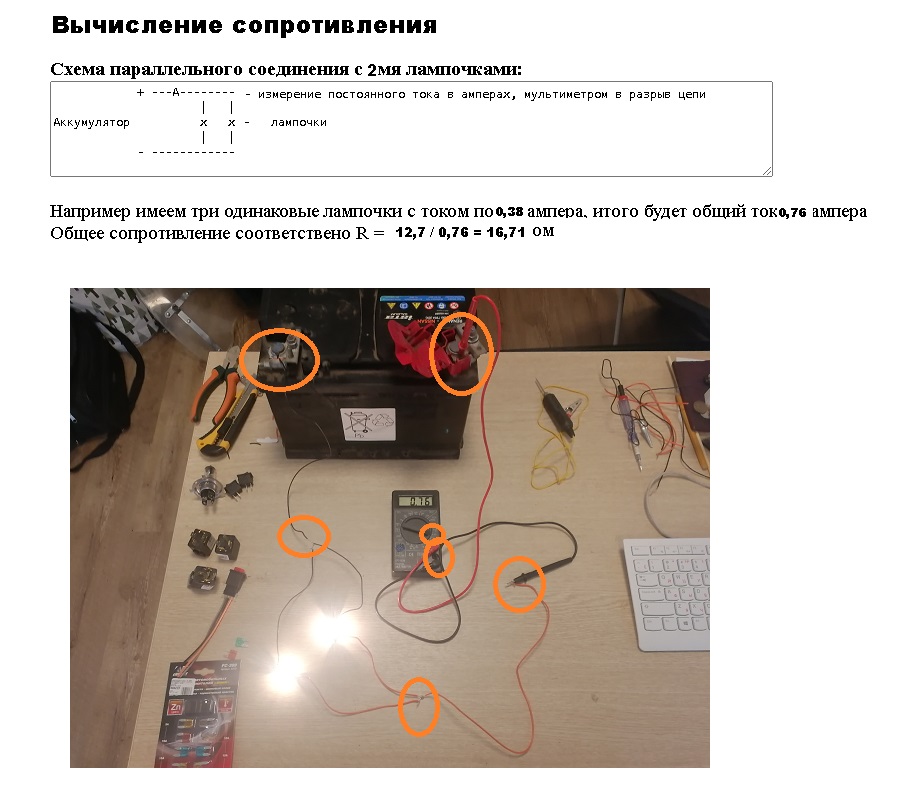

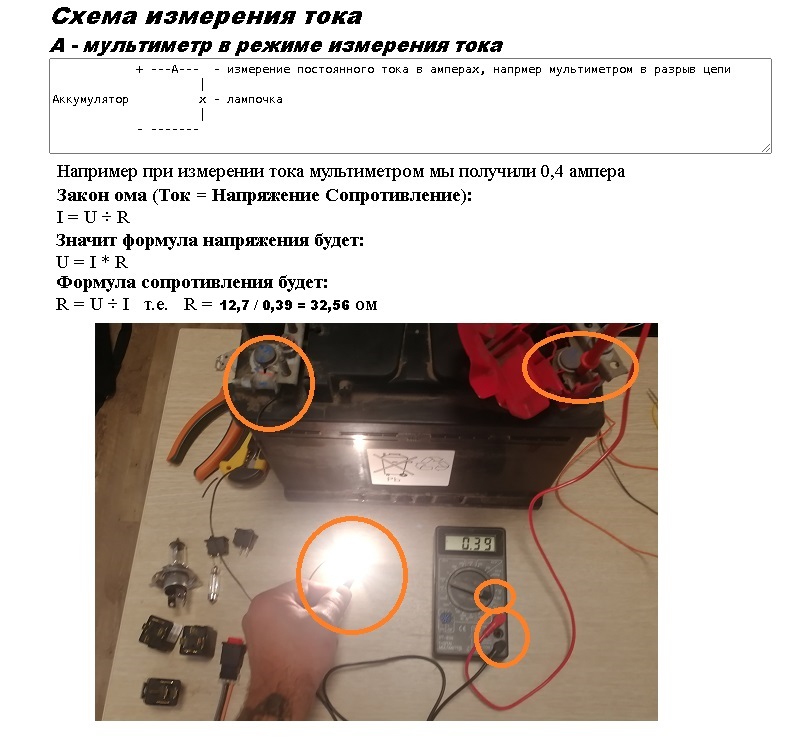

Соберем несколько простых схем

Подключение доп. оборудования на мотоцикл

Видео к этой серии статей будет так-же досупно на моем YouTube канале:
https://www.youtube.com/channel/UCqNeM37xS-FqYlqZZ3ytBXw

Помните, автор не несет ответственности за вашу работу, применяйте навыки с осторожностью и обдуманно!

Сомневаетесь - обращайтесь к специалистам!
