Настройка HSRP на CISCO


Рассмотрим настройку протокола HSRP (Hot Standby Router Protocol, Hot Standby Redundancy Protocol)

Процитируем википедию:

Основная задача и предназначение данного протокола состоит в том, чтобы добиться практически 100% доступности и отказоустойчивости первого хопа от отправителя (также иногда называемый "маршрут по умолчанию" или "шлюз последней надежды"). Это достигается путем использования у двух или более маршрутизаторов или маршрутизирующих коммутаторов третьего уровня одного IP-адреса и MAC-адреса так называемого виртуального маршрутизатора. Такая группа называется HSRP-группой.

В терминологии HSRP-протокола существуют несколько основных понятий (терминов):

  • Активный маршрутизатор (Active Router) — маршрутизатор или маршрутизирующий коммутатор третьего уровня, выполняющий роль виртуального маршрутизатора и обеспечивающий пересылку пакетов из одной подсети в другую;
  • Резервный маршрутизатор (Standby Router) — маршрутизатор или маршрутизирующий коммутатор третьего уровня, выполняющий роль резервного виртуального маршрутизатора, ожидающего отказа активного маршрутизатора в рамках одной HSRP группы;
  • Группа резервирования (Standby Group) — группа маршрутизаторов или маршрутизирующих коммутаторов третьего уровня, которые являются членами одной HSRP-группы и обеспечивают работу и отказоустойчивость виртуального маршрутизатора;
  • Таймер приветствия (Hello Time) — промежуток времени, в течение которого маршрутизаторы или маршрутизирующие коммутаторы третьего уровня, находящиеся в рамках одной HSRP группы, ожидают пакеты приветствия (Hello Packet) от активного маршрутизатора;
  • Таймер удержания (Hold Time) — промежуток времени, по истечении которого резервный маршрутизатор посылает пакет, в котором содержится информация об отказе активного маршрутизатора, тем самым осуществляет приоритетное прерывание в группе и берет на себя роль активного маршрутизатора.

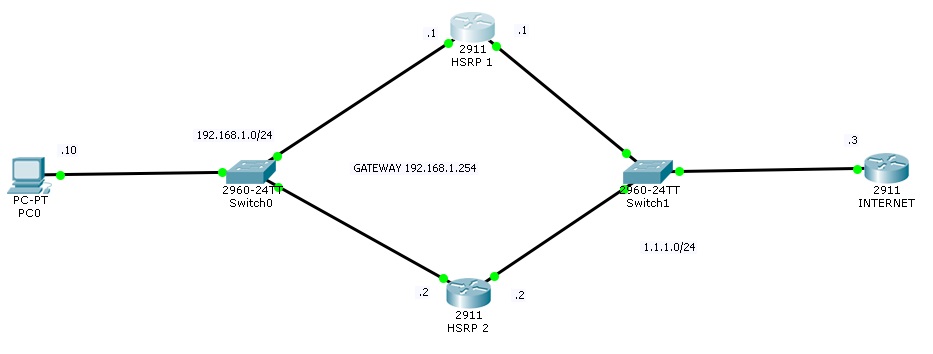

Теперь соберем в CISCO PACKET TRACER схему:

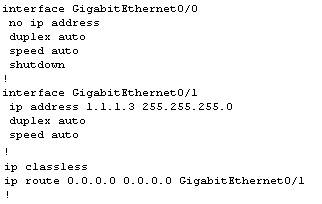

Тепрь о настройках маршрутизаторов:



Мы настроили два маршрутизатора HSRP(HSRP1 - главный,HSRP2 - вторичный) и маршрутизатор выполняющий роль интернета.

У машины PC0 ставим гейтвэй по умолчанию 192.168.1.254

Теперь о командах протокола:

standby 1 ip 192.168.1.254 - говорит о назначении ip адреса для протокола HSRP с группой 1

standby 1 priority 105 - назначает приоритет маршрутизатору(hsrp2 был назначен приоритет 110 т.е мы сделали hsrp1 - главным маршрутизатором)

standby 1 preempt - говорит маршрутизатору вытеснять другие, если у него более высокий приоритет

standby 1 track "интерфейс" - говорит о том, за статусом какого интерфейса мы следим(отслеживаем падение)



Теперь можете попробовать загнуть трассу с компьютера до "интернета", она пройдет через hsrp1, выключите hsrp1 и трасса пройдет через hsrp2, включите hsrp1 и выключите у него интерфейс 0/1 и снова трасса удет через hsrp2.



Сам файл CISCO PACKET TRACER
