Регулировка клапанов Yamaha DragStar 1100




Регулировка клапанов Yamaha DragStar 1100

Для регулировки клапанов на Yamaha Drag Star 1100 нужно:

1. Снять сидения

2. Снять бак

3. Снять воздушный фильтр (кожух)

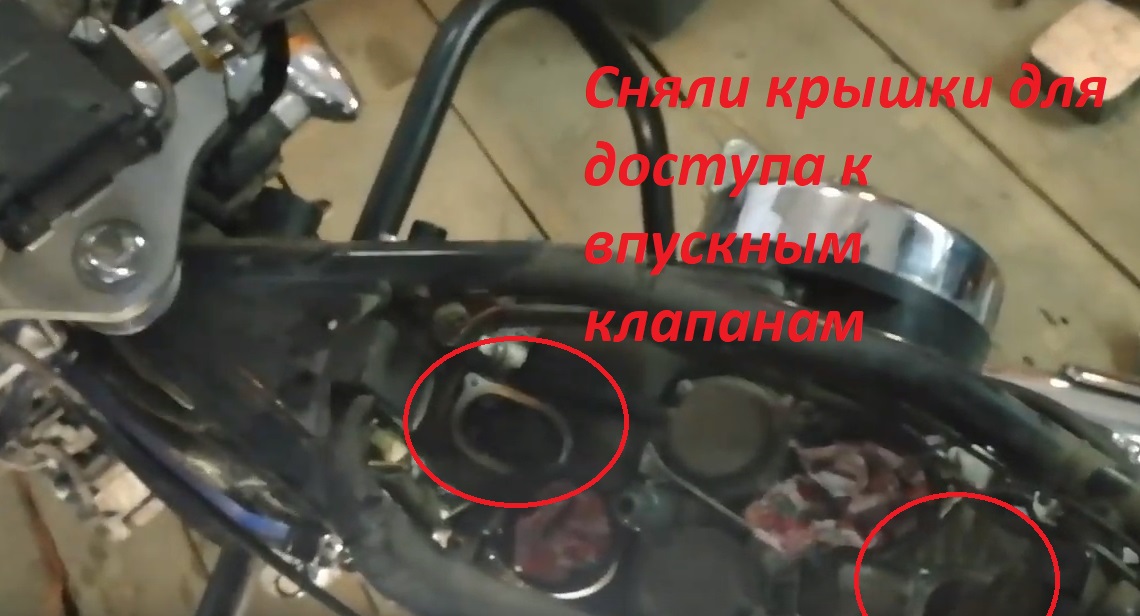

4. Снять окошки клапанов на цилиндрах

5. Вынуть свечи (можно и без)

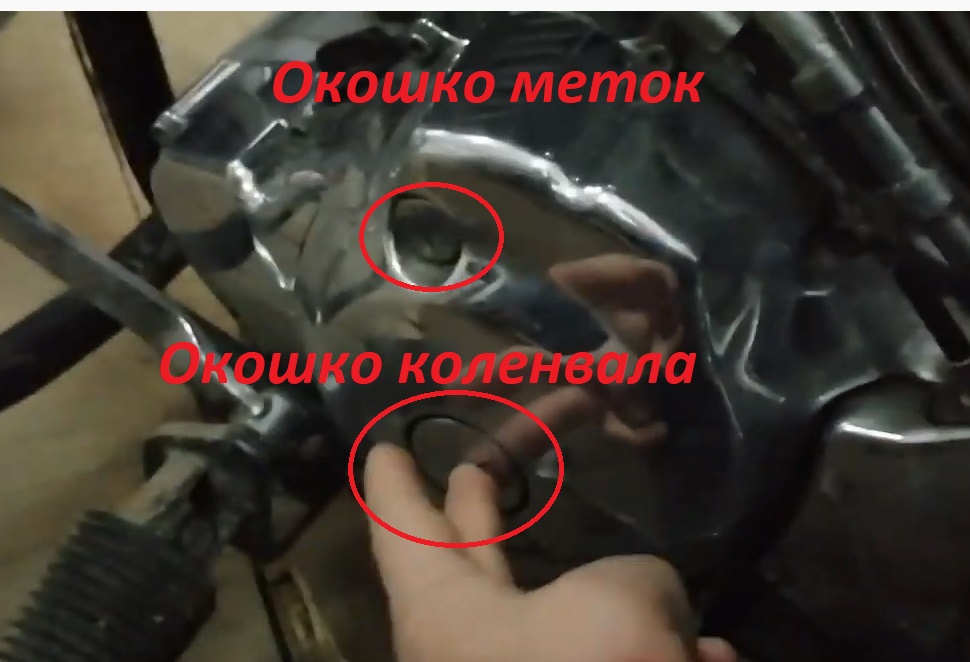

6. Вынуть две заглушки слева внизу для меток и для вращения коленвала

7. Снять боковые крышки, за которыми звезды распредвала (по бокам цилиндров)



Когда мы все это сняли, коленвал крутим против часовой стрелки головкой на 22

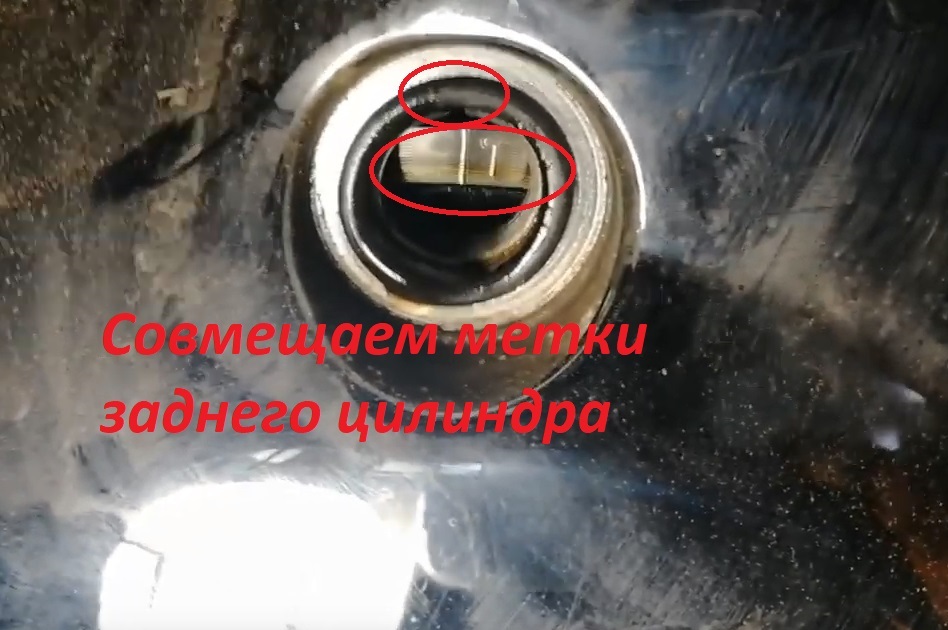

Для заднего цилиндра ищем метку IT

Когда впускной клапан опускается, идет такт впуска

Когда он поднялся, начался такт сжатия, на нем ловим ВМТ (верхняя мертвая точка)

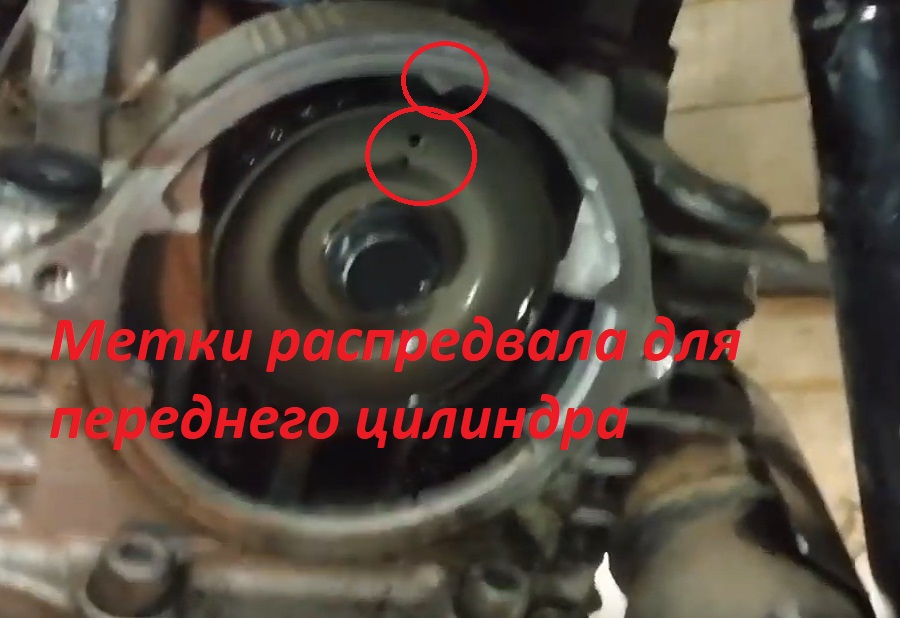

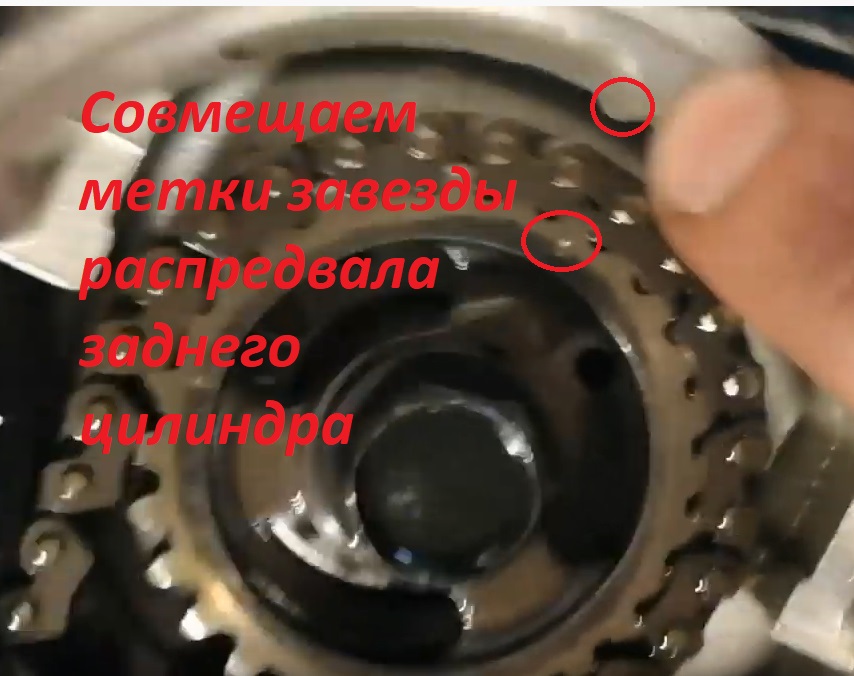

Ее можно определить по совмещению меток IT и метки окошка + меток на звезде распредвала

После используем щуп 0,1 для впускного клапана (ближе к карбам) для проверки зазора

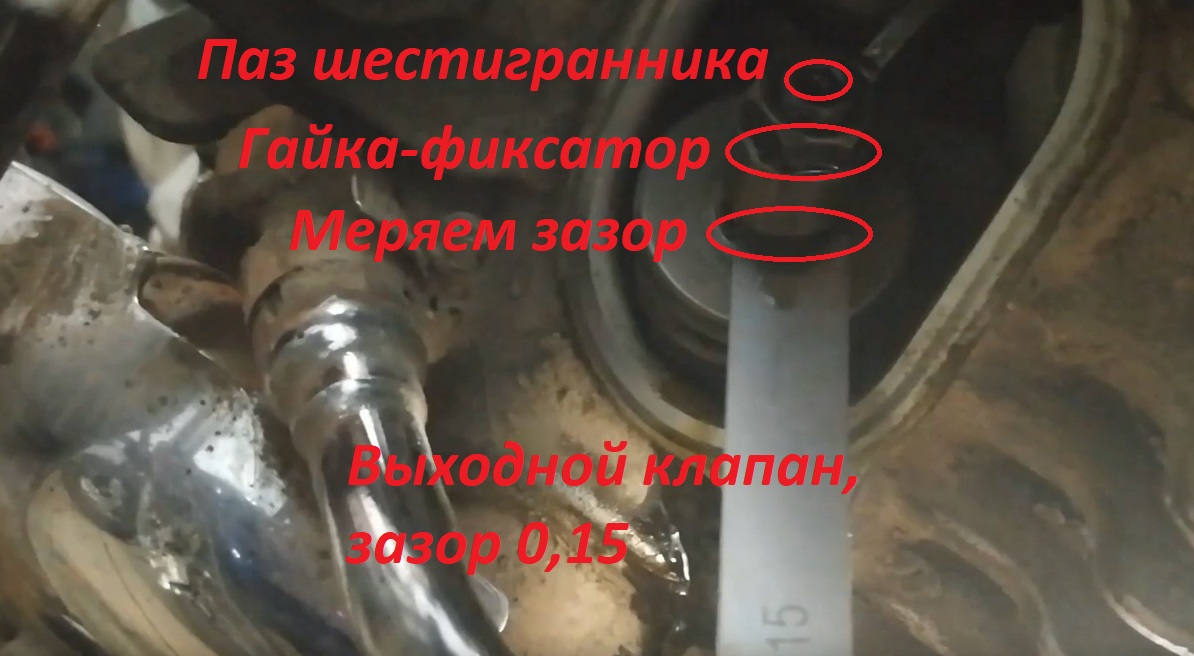

После используем щуп 0,15 для выпускного клапана (с внешней стороны) для проверки зазора

Щуп должен входить чутка с натягом

Регулировка делается ослаблением гайки и регулированием шестигранником, после гайка затягивается обратно

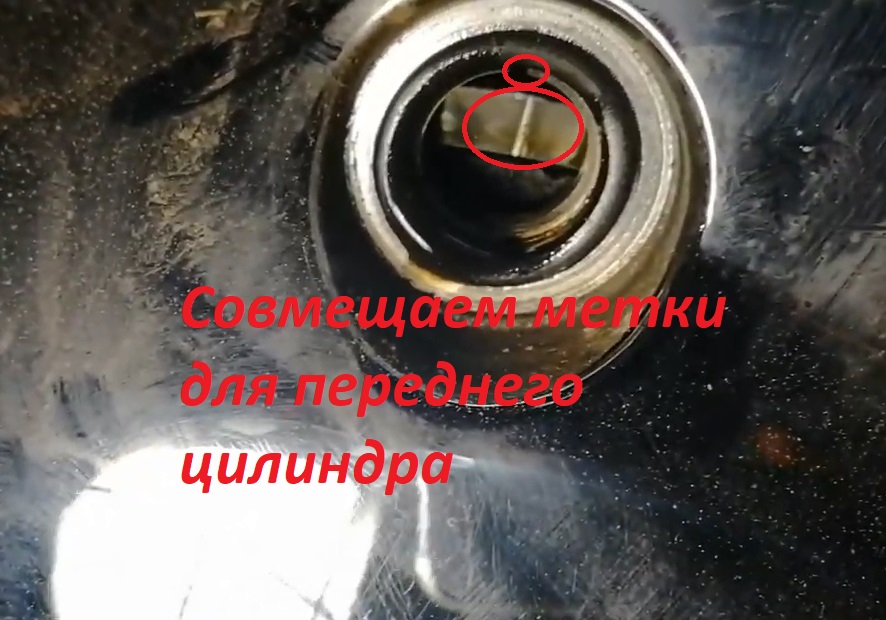

Повторяем операции для переднего цилиндра, у него метка коленвала - I

Прилагаю фото, в конце ссылкой видео

















https://www.youtube.com/watch?v=htJB7HUmVNE



На этом все
