CUCME - пример организации ip телефонии на основе небольшой сети


Делалось в cisco packet tracer

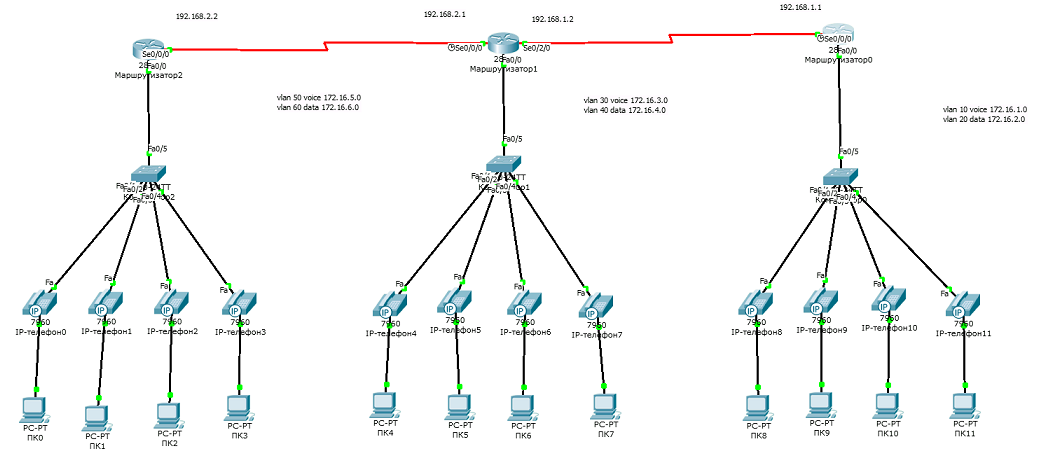

Дано три сетки 172.16.x.0 255.255.255.0, три маршрутизатора 2811, три свича, 12 телефонов по 4 в каждой сети и 12 компьютеров по 4 в каждой сети.

1 сеть – vlan 20 data 172.16.2.0, vlan 10 voice 172.16.1.0

2 сеть – vlan 40 data 172.16.2.0, vlan 30 voice 172.16.1.0

3 сеть – vlan 60 data 172.16.2.0, vlan 50 voice 172.16.1.0

Маршрутизаторы соединены serial интерфейсами и имеют две сети между собой.

1 сеть – 192.168.1.0 255.255.255.0

2 сеть – 192.168.2.0 255.255.255.0

Настройка на примере первой сети:

1 — Свич.

1.1   – Заходим в свич

1.2   – Вводим команды:

1.3   Switch>en

1.4   Switch#conf term

1.5   Switch(config)#vlan 10

1.6   Switch(config-vlan)#name VOICE

1.7   Switch(config-vlan)#vlan 20

1.8   Switch(config-vlan)#name DATA

1.9   Switch(config-vlan)#exit

1.10           Switch(config)#interface range fastEthernet 0/1-4

1.11           Switch(config-if-range)#switchport mode access

1.12           Switch(config-if-range)#switchport access vlan 20

1.13           Switch(config-if-range)#switchport voice vlan 10

1.14           Switch(config-if-range)#exit

1.15           Switch(config)#interface fastEthernet 0/5

1.16           Switch(config-if)#switchport mode trunk

1.17           Switch(config-if)#exit

1.18           Switch(config)#exit

1.19           Switch#wr



2         – Роутер.

2.1   – Заходим на роутер

2.2   – Вводим команды:

2.3   Continue with configuration dialog? [yes/no]: no

2.4   Router>en

2.5   Router#conf term

2.6   Router(config)#interface fa0/0

2.7   Router(config-if)#no shutdown

2.8   Router(config-if)#exit

2.9   Router(config)#interface fa0/0.20

2.10           Router(config-subif)#encapsulation DOt1Q 20

2.11           Router(config-subif)#ip address 172.16.2.1 255.255.255.0

2.12           Router(config-subif)#exit

2.13           Router(config)#interface fa0/0.10

2.14           Router(config-subif)#encapsulation DOt1Q 10

2.15           Router(config-subif)#ip address 172.16.1.1 255.255.255.0

2.16           Router(config-subif)#exit

2.17           Router(config)#ip dhcp excluded-address 172.16.2.1 172.16.2.10

2.18           Router(config)#ip dhcp excluded-address 172.16.1.1 172.16.1.10

2.19           Router(config)#ip dhcp pool VOICE

2.20           Router(dhcp-config)#network 172.16.1.0 255.255.255.0

2.21           Router(dhcp-config)#default-router 172.16.1.1

2.22           Router(dhcp-config)#option 150 ip 172.16.1.1

2.23           Router(dhcp-config)#exit

2.24           Router(config)#ip dhcp pool DATA

2.25           Router(dhcp-config)#network 172.16.2.0 255.255.255.0

2.26           Router(dhcp-config)#default-router 172.16.2.1

2.28           Router(dhcp-config)#exit

2.29           Router(config)#telephony-service

2.30           Router(config-telephony)#max-dn 10

2.31           Router(config-telephony)#max-ephones 10

2.32           Router(config-telephony)#ip source-address 172.16.1.1 port 2000

2.33           Router(config-telephony)#exit

2.34           Router(config)#ephone-dn 1

2.35           Router(config-ephone-dn)#number 101

2.36           Router(config-ephone-dn)#exit

2.37           Router(config)#ephone-dn 2

2.38           Router(config-ephone-dn)#number 102

2.39           Router(config-ephone-dn)#exit

2.40           Router(config)#ephone-dn 3

2.41           Router(config-ephone-dn)#number 103

2.42           Router(config-ephone-dn)#exit

2.43           Router(config)#ephone-dn 4

2.44           Router(config-ephone-dn)#number 104

2.45           Router(config-ephone-dn)#exit

2.46           Включаем телефонам питание, переводим компьютеры в режим dhcp, немного ждем.

2.47           Router(config)#ephone 1

2.48           Router(config-ephone)#button 1:1

2.49           Router(config-ephone)#exit

2.50           Router(config)#ephone 2

2.51           Router(config-ephone)#button 1:2

2.52           Router(config-ephone)#exit

2.53           Router(config)#ephone 3

2.54           Router(config-ephone)#button 1:3

2.55           Router(config-ephone)#exit

2.56           Router(config)#ephone 4

2.57           Router(config-ephone)#button 1:4

2.58           Router(config-ephone)#exit

2.59           Router(config)#exit

2.60           Router#wr

Теперь мы можем позвонить с телефона на телефон в пределах одной сети.

Аналогично настраиваем две другие сети не забывая менять ip сетей.

Далее сконфигурируем serial интерфейсы на примере первого маршрутизатора и EIGRP для маршрутизации:

Router>en

Router#conf terminal

Router(config)#interface serial 0/0/0

Router(config-if)#ip address 192.168.1.1 255.255.255.0

Router(config-if)#clock rate 64000

Router(config-if)#no shutdown

Router(config-if)#exit

Router(config)#router eigrp 1

Router(config-router)#network 172.16.1.0

Router(config-router)#network 172.16.2.0

Router(config-router)#network 192.168.1.0

Router(config-router)#exit

Router(config)#exit

Router#wr

Аналогично настраиваем интерфейсы и маршрутизацию на других маршрутизаторах не забывая менять номера сетей и интерфейсов.

Теперь сконфигурируем планы набора в другие сети:

Router#

Router#conf terminal

Router(config)#dial-peer voice 1 voip

Router(config-dial-peer)#destination-pattern 3..

Router(config-dial-peer)#session target ipv4

Router(config-dial-peer)#session target ipv4:192.168.1.2

Router(config-dial-peer)#dial-peer voice 2 voip

Router(config-dial-peer)#destination-pattern 4..

Router(config-dial-peer)#session target ipv4:192.168.2.2

Router(config-dial-peer)#exit

Router(config)#exit

Router#wr

Аналогично настраиваем другие маршрутизаторы и не забываем менять адреса сетей и вызываемые номера абонентов.

Видео можно посмотреть на моем канале  в YouTubehttp://www.youtube.com/watch?v=UuIKNHjrNEI&feature=youtu.be

Или в моем блогеhttp://snakeproject.ru/blog.php
