Простая настройка OSPF


OSPF - протокол маршрутизации с учетом состояния каналов.

Стоимость метрики осуществляется с помощью использования значений полосы пропускания.

Простая настройка протокола OSPF на маршрутизаторе:

Войдем в конфигурирование маршрутизации протокола OSPF:

200 - тут идентификатор процесса для маршрутизатора.

Router#router OSPF 200

Укажем сети, которую маршрутизатор будет транслировать в другие сети:

area в конце - область, которая назначена сетям

Router#network 192.168.0.0 255.255.255.0 area 0

Router#network 172.16.0.0 255.255.255.0 area 1

Необязательно на интерфейсе можно задать его стоимость:

>ip ospf coast (1-65535)

Необязательно на интерфейсе можно задать его приоритет:

0 - говорит о том, что маршрутизатор не сможет стать Designated Router или Backup Designated Router

>ip ospf priority (0-255)

Посмотреть маршруты можно так(буква О в начале говорит ополучении маршрута по OSPF):

>show ip route

Посмотреть соседей:

>show ip ospf neighbor

Терминология:

LSA - объявление о состоянии канала, интерфейсов маршрутизатора, маршрутизаторы омениваются данными сообщениями в протоколе OSPF

DR - Главный маршрутизатор, управляет процессом рассылки LSA в сети, выбирается посредством LSA при выборах

О выборах DR: (посмотреть, кто DR - show ip ospf neighbor), DR выбирается по приоритету за регион, по умолчанию у всех - 1

На нужном интерфейсе, смотрящим в нужный регион можно поднять приоритет на примере команды: ip ospf priority 100

После этого произвести перевыборы: clear ip ospf process

BDR - резервный маршрутизатор, при выходе из строя DR объявит себя DR и примет функции

ABR - пограничный роутер, который одним интерфейсом смотрит в свой регион, а вторым в area 0, по сути роутер, соединяющий одну или больше зон с магистральной(area 0)

Например рассмотрим схему с разделением на регионы(area), допустим будет главный area 0(магистральная зона), пограничные роутеры(ABR) будут иметь за собой area 1 и area 2

Это разделение на регионы служит для снижения нагрузки на ресурсы маршрутизаторов.

id роутера по умолчанию берется от самого большого ip адреса на интерфейсах, это просто число, идентификатор

Для удобства понимания(например для схемы) можно задать любое 32х битовое число. Например: 10.10.10.10, если не задан приоритет(ip ospf priority), то выборы проходят по id

log-adjacency-changes - журналирование протокола, syslog сообщения при изменении статуса соседей updown

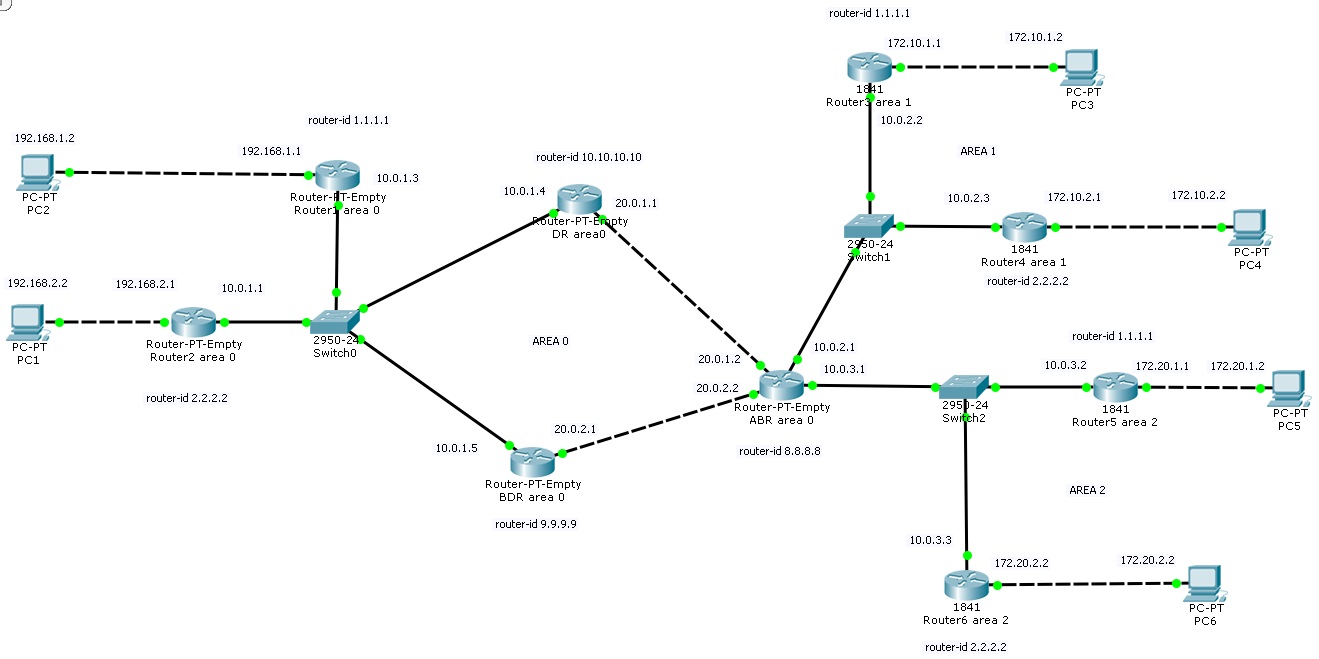

Схема:

Конфиги OSPF наших роутеров:

Router 1 area 0:
router ospf 1
router-id 1.1.1.1
log-adjacency-changes
network 192.168.1.0 0.0.0.255 area 0
network 10.0.1.0 0.0.0.255 area 0

Router 2 area 0:
router ospf 1
router-id 2.2.2.2
log-adjacency-changes
network 10.0.1.0 0.0.0.255 area 0
network 192.168.2.0 0.0.0.255 area 0

DR area 0:
router ospf 1
router-id 10.10.10.10
log-adjacency-changes
network 0.0.0.0 255.255.255.255 area 0

BDR area 0:
router ospf 1
router-id 9.9.9.9
log-adjacency-changes
network 0.0.0.0 255.255.255.255 area 0

ABR area 0:
router ospf 1
router-id 8.8.8.8
log-adjacency-changes
network 20.0.0.0 0.0.255.255 area 0
network 10.0.3.0 0.0.0.255 area 2
network 10.0.2.0 0.0.0.255 area 1

Router 3 area 1:
router ospf 1
router-id 1.1.1.1
log-adjacency-changes
network 10.0.2.0 0.0.0.255 area 1
network 172.10.1.0 0.0.0.255 area 1

Router 4 area 1:
router ospf 1
router-id 2.2.2.2
log-adjacency-changes
network 10.0.2.0 0.0.0.255 area 1
network 172.10.2.0 0.0.0.255 area 1

Router 5 area 2:
router ospf 1
router-id 1.1.1.1
log-adjacency-changes
network 172.20.1.0 0.0.0.255 area 2
network 10.0.3.0 0.0.0.255 area 2

Router 6 area 2:
router ospf 1
router-id 2.2.2.2
log-adjacency-changes
network 172.20.2.0 0.0.0.255 area 2
network 10.0.3.0 0.0.0.255 area 2
