Модель сопротивления RA4 для калибра .22LR

Модель сопротивления RA4 для калибра .22LR

Если вы тестируете пули, чтобы определить их BC, попробуйте использовать модель сопротивления RA4 вместо G1.
Она основана на пуле .22LR и имеет практически постоянный Cd ниже 0,8 Маха.
Это простирается дальше в трансзвуковой диапазон из всех имеющихся у нас моделей сопротивления.
Это, кажется, лучшее соответствие для пуль пневматического и мелкокалиберного оружия.

Обратите внимание, что при 0,75 Маха (845 фут/с) Cd одинаков, независимо от того, какую модель сопротивления вы выберете.
Однако к тому времени, как вы достигнете 0,9 Маха (1013 фут/с), разница в Cd составит около 25%
Если вы рассчитаете BC с помощью модели G1, к тому времени, когда пуля замедлится до 0,75 Маха, BC будет неверным примерно на эту величину.
21-грановая пуля калибра .22 с BC с использованием модели G1 будет на 25% выше при 955 кадрах в секунду, чем при 870 кадрах в секунду.

Тестирование https://hardairmagazine.com/ham-columns/the-big-ham-slugs-test-part-one-theres-no-single-bc-value-for-slugs/ показало:
баллистический коэффициент (BC) большинства пуль увеличивается со скоростью, если для его расчета использовалась модель G1.
Это означает, что модель G1 плохо подходит для обычных пуль из пневматического оружия.
Модель сопротивления RA4 с коэффициентом BC равным ~0,144 оптимальна для расчета траектории пули .22LR.

Майлз Моррис, специалист по баллистике из Великобритании
Рассчитал коэффициент сопротивления (Cd) для типичных пуль из пневматического оружия, он представлен как модель сопротивления SLG0.
Она доступна в бесплатных приложениях “Easy BC” и “MERO” от Джорджа Конвея https://gpc.fotosoft.co.uk /
Вы можете скачать версии (и другие приложения для пневматического оружия) для большинства распространенных операционных систем.

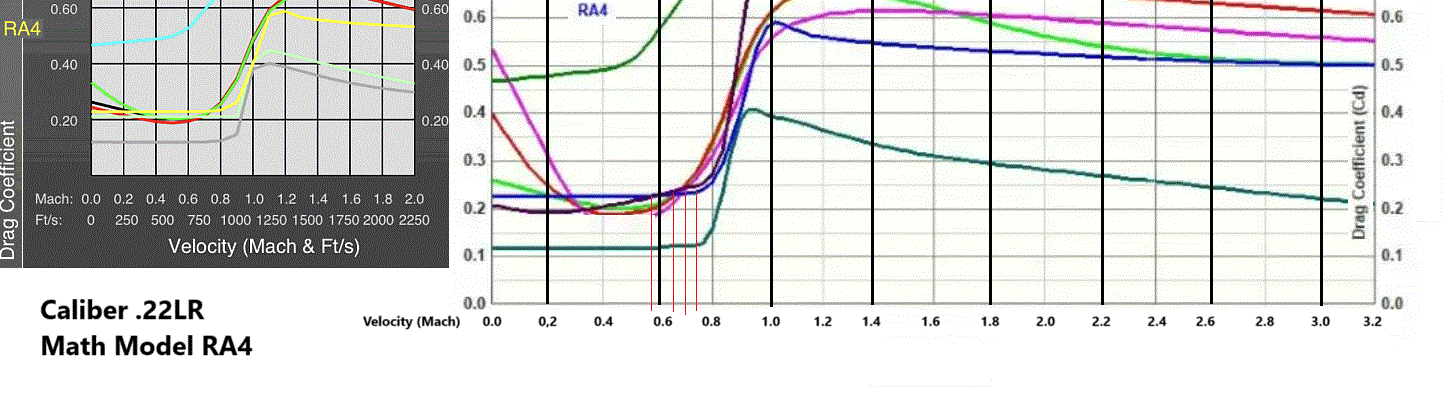

А теперь самое вкусное, пользуйтесь drag model ra4

Накиданы на быструю руку и еще более быстрый глаз, есть неточности, в целом показали реальную картину

По мотивам двух найденных выше скриншотов

{ "name": "RA4 standard", "mass": 0.00259, "cal": 0.00566, "len": 0.01219, "source": "std", "cdData": [ [0.0000, 0.225], [0.5875, 0.226], [0.6125, 0.227], [0.6500, 0.228], [0.6600, 0.229], [0.6700, 0.230], [0.6960, 0.235], [0.7220, 0.240], [0.7480, 0.245], [0.7740, 0.250], [0.8000, 0.255], [0.8100, 0.266], [0.8200, 0.277], [0.8300, 0.288], [0.8400, 0.300], [0.8500, 0.325], [0.8600, 0.350], [0.8700, 0.362], [0.8800, 0.374], [0.8900, 0.387], [0.9000, 0.400], [0.9100, 0.425], [0.9200, 0.450], [0.9300, 0.475], [0.9400, 0.500], [0.9500, 0.525], [0.9600, 0.550], [0.9700, 0.555], [0.9800, 0.565], [0.9900, 0.575], [1.0000, 0.580], [1.0200, 0.590], [1.0800, 0.575], [1.1400, 0.570], [1.2600, 0.560], [1.3800, 0.550], [2.6200, 0.510], [3.2000, 0.505] ] }

{ "name": "RA4 extended", "mass": 0.00259, "cal": 0.00566, "len": 0.01219, "source": "std", "cdData": [ [0.0000, 0.230], [0.7000, 0.231], [0.8400, 0.240], [0.9000, 0.260], [0.9210, 0.280], [0.9590, 0.320], [0.9800, 0.359], [0.9850, 0.470], [0.9900, 0.480], [0.9950, 0.490], [1.0000, 0.400], [1.0100, 0.422], [1.0200, 0.445], [1.0300, 0.465], [1.0400, 0.485], [1.0500, 0.500], [1.0600, 0.520], [1.0700, 0.535], [1.0800, 0.550], [1.0900, 0.560], [1.1000, 0.570], [1.1200, 0.582], [1.1300, 0.586], [1.1400, 0.590], [1.1600, 0.589], [1.1800, 0.586], [1.2000, 0.584], [1.2100, 0.582], [1.2200, 0.580], [1.2500, 0.575], [1.2800, 0.570], [1.3100, 0.565], [1.3400, 0.560], [1.4400, 0.555], [1.5300, 0.550], [1.6200, 0.545], [1.7200, 0.540], [1.8600, 0.535], [2.0000, 0.530] ] }

Поддержать автора рублем: https://yoomoney.ru/to/410012210709233

Их применение можете опробовать в моем баллистическом калькуляторе для стрельбы:

https://snakeproject.ru/bce.html
